L’essentiel à retenir
- Deux notions à ne jamais confondre : la portée (distance entre appuis) et l’entraxe (écart entre deux pièces). Ce sont elles qui décident de la section.
- Les chevrons reposent sur les pannes : sections courantes de 60×40, 63×75, 80×80 à 100×100 mm, avec un entraxe de 40 à 60 cm selon la couverture.
- Une panne franchit une plus grande portée : de l’ordre de 63×150 mm vers 2,50 m jusqu’à 80×200 mm et plus autour de 4 m.
- Ces tableaux sont des repères, pas un calcul réglementaire : le dimensionnement définitif relève de l’Eurocode 5, du DTU 31.1 et d’un professionnel.
Vous préparez une charpente, une extension ou un simple abri, et la même question revient : quelle dimension des chevrons et section de panne choisir ? Devant un négoce, on tombe vite sur une jungle de références — 60×40, 63×75, 80×80, 100×100 — sans savoir laquelle tient la route. Je vous rassure : pas de magie, juste une logique à comprendre.
On va voir ça ensemble, dans l’ordre : qui porte quoi, puis les sections de chevrons et de pannes avec des tableaux de repères selon la portée et l’entraxe, et enfin une méthode pas à pas pour choisir. Une mise au point honnête pour finir : ces chiffres vous aident à comprendre et à discuter, mais ils ne remplacent pas un vrai calcul de structure.

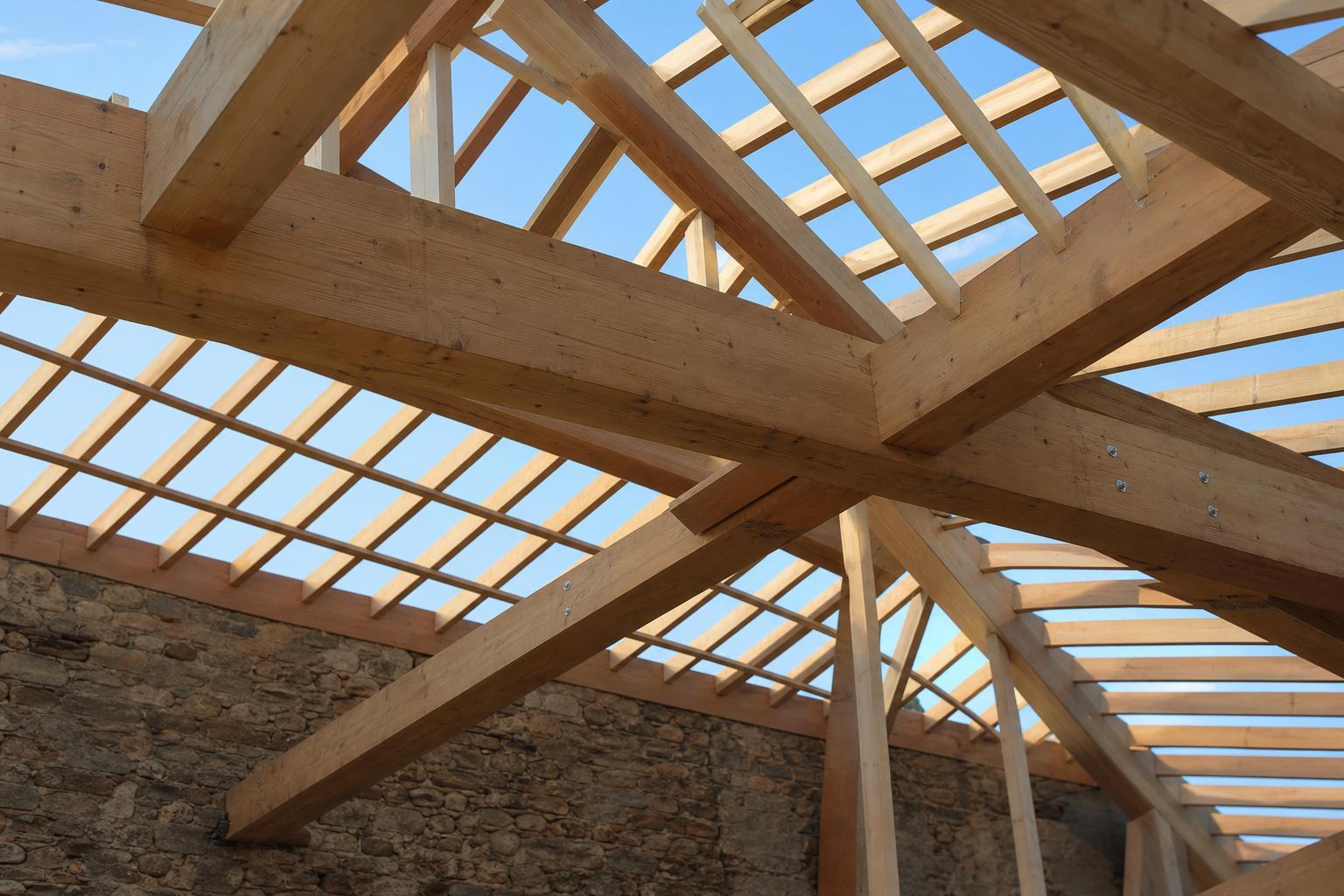

Chevrons, pannes, liteaux : qui porte quoi ?
Avant de parler dimensions, comprenons comment une toiture tient debout. Imaginez une charpente comme des étagères posées les unes sur les autres : chaque pièce en porte une autre, plus fine, jusqu’à la couverture. Une fois cet enchaînement saisi, le choix des sections devient presque évident.

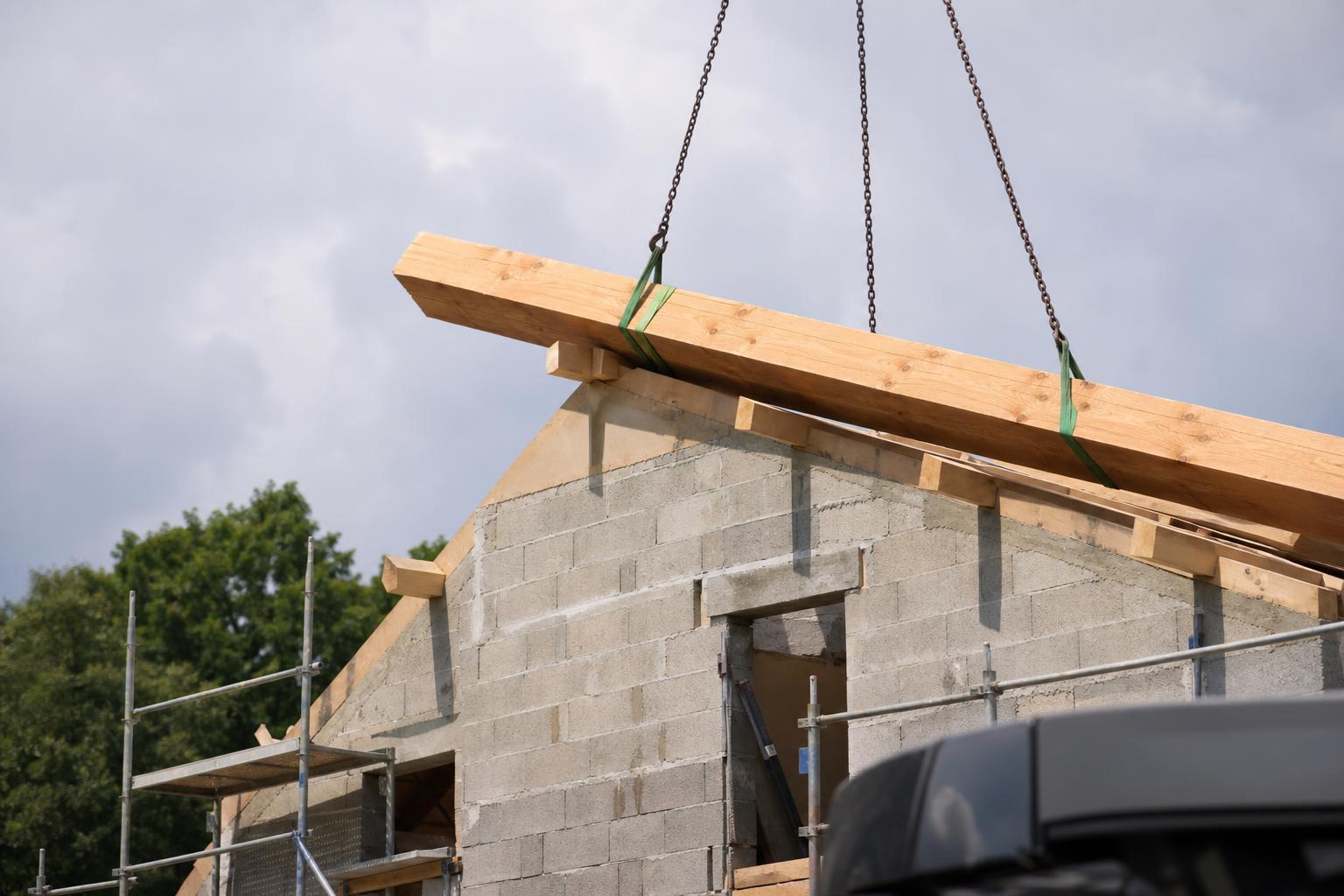

La panne, la poutre qui franchit la portée
La panne est la grosse pièce horizontale qui court le long du toit. Elle repose sur des appuis solides — fermes, murs pignons ou murs porteurs — et franchit la plus grande distance : c’est la colonne vertébrale du toit. On distingue la panne sablière (en bas), les pannes intermédiaires et la panne faîtière (en haut). Plus la distance entre ses appuis est grande, plus sa section doit être généreuse.

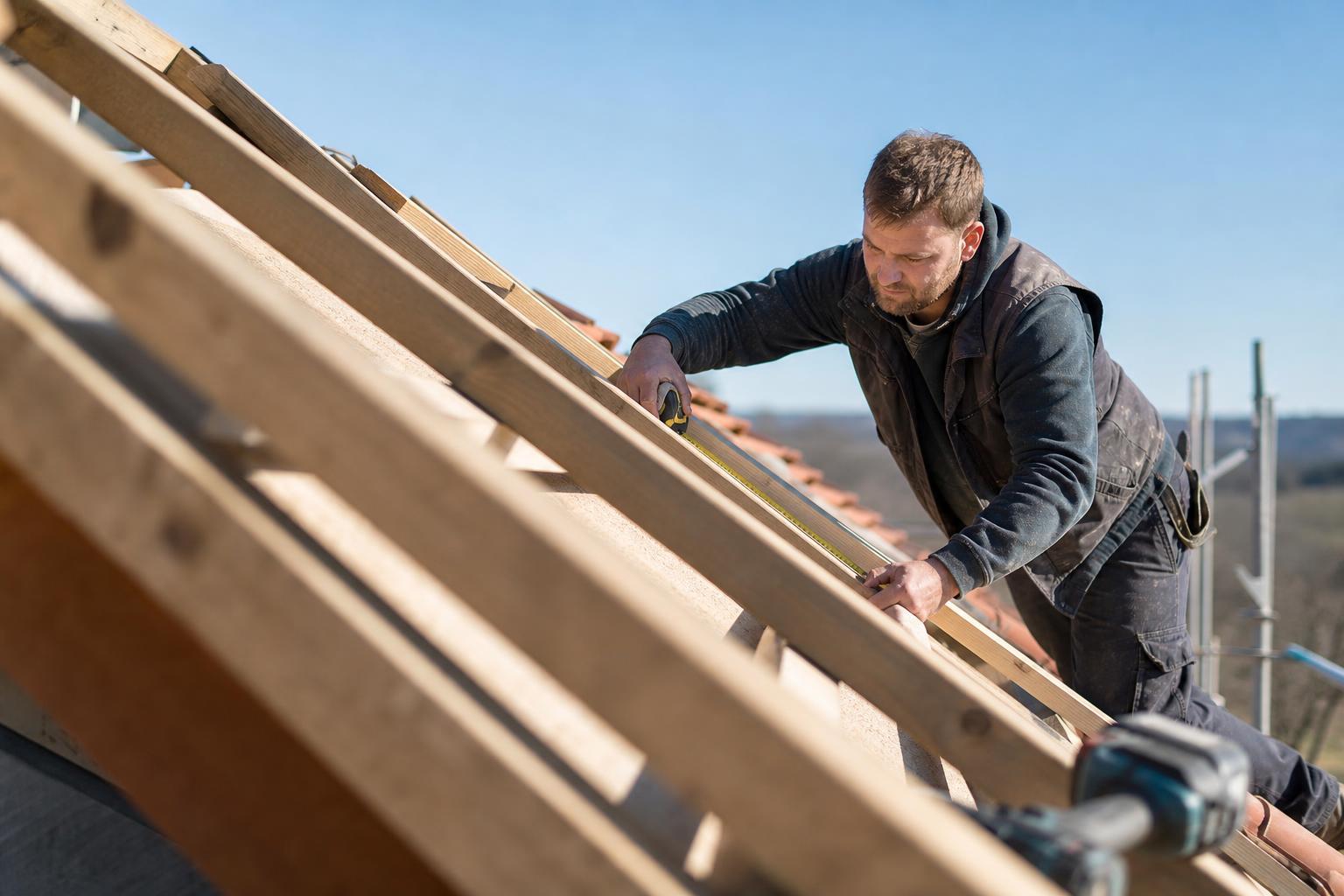

Le chevron, posé sur les pannes
Le chevron est posé perpendiculairement aux pannes, dans le sens de la pente : il « saute » de l’une à l’autre, et sa portée à lui, c’est l’écart entre deux pannes. Au-dessus viennent les liteaux (ou la volige), ces tasseaux fins qui accrochent les tuiles ou l’ardoise. On descend ainsi de la pièce la plus costaude à la plus légère : panne, chevron, liteau, couverture.
Portée et entraxe : ne pas confondre
Voici les deux mots qui font toute la différence. La portée, c’est la distance qu’une pièce franchit entre ses deux appuis. L’entraxe, c’est l’espacement entre deux pièces voisines (d’axe en axe). Un chevron a donc une portée (l’écart entre pannes) et un entraxe (l’écart entre deux chevrons). Réduire l’entraxe répartit la charge sur plus de pièces, donc autorise des sections plus fines ; augmenter la portée, c’est l’inverse.
Plus une pièce franchit de distance, plus elle doit être haute : en charpente, c’est la hauteur de la section qui travaille, pas la largeur.
Dimension des chevrons : sections courantes et portées
C’est la partie que la plupart cherchent : quelle taille des chevrons retenir ? On commence par les formats du commerce, puis on croise portée et entraxe, avant de replacer les fameux 60×40, 80×80 et 100×100 dans leurs usages.
Les sections de chevrons standard
Les chevrons se vendent dans une poignée de sections normalisées. Les plus courantes, du plus léger au plus costaud :
- 38×63 et 40×60 mm (le « demi-chevron » et le 60×40) : légers, pour petites structures, faibles portées, tuiles légères ou support secondaire.
- 50×50, 50×75, 63×75 mm : les polyvalents des toitures domestiques courantes.
- 60×80 et 75×100 mm : pour des portées plus longues entre pannes ou des couvertures lourdes.
- 80×80 et 100×100 mm : sections carrées costaudes, pour les chevrons porteurs, pergolas et carports.
Les longueurs vont généralement de 2,50 à 5 m. Un même format ne dit rien de sa performance sans son entraxe et sa portée : c’est le trio qui compte.
Quelle section selon la portée entre pannes ?
Voici des repères pour une couverture tuiles et un entraxe de chevrons d’environ 50 cm ; la portée est la distance entre deux pannes. À adapter à votre cas, et à faire valider (voir plus bas).
| Portée (entre pannes) | Section chevron indicative | Entraxe conseillé |
|---|---|---|
| jusqu’à 1,20 m | 40 x 60 mm (le « 60×40 ») | 50 à 60 cm |
| 1,20 à 2,00 m | 60 x 80 mm | 50 cm |
| 2,00 à 2,80 m | 63 x 75 à 75 x 100 mm | 40 à 50 cm |
| 2,80 à 3,50 m | 75 x 100 mm | 40 cm |
| au-delà (chevron porteur) | 80 x 100 à 100 x 100 mm | étude au cas par cas |
Ces valeurs supposent une couverture standard sans neige importante ; en montagne ou sous une couverture lourde, montez en section ou resserrez l’entraxe. La pose des chevrons expliquée par un guide de la construction bois détaille ces principes d’appui.
Chevron 80×80, 60×40, 100×100 : quel usage ?
Les trois formats les plus recherchés répondent à trois besoins. Le chevron 60×40 est le petit format : ossature légère, support de plaques, abri de jardin ou faible portée, il n’a pas vocation à porter lourd. Le chevron 80×80, carré et robuste, se retrouve sur les portées moyennes et surtout sur les ouvrages extérieurs visibles comme les pergolas et carports. Le chevron 100×100 est le costaud : chevrons porteurs de longue portée et poteaux de pergola. Plus la section grimpe, plus on porte loin — mais plus le budget et le poids suivent.
💡 Astuce — Avant de monter en section, essayez de resserrer l’entraxe. Passer les chevrons de 60 à 45 cm répartit la charge et permet souvent de garder une section plus fine : plus simple à manœuvrer, parfois plus économique.
Section de panne : portée, entraxe et flèche
La section de panne se joue à une autre échelle : la panne franchit de plus grandes distances et encaisse tout le poids que lui transmettent les chevrons. Son dimensionnement est plus sensible, et c’est souvent là qu’un avis de pro devient incontournable.
De quoi dépend la section d’une panne ?
Quatre paramètres pèsent dans le calcul. D’abord la portée, c’est-à-dire la distance entre ses appuis (fermes, pignons, murs). Ensuite l’entraxe des pannes, qui détermine la largeur de toiture que chaque panne récupère. Puis la charge : poids de la couverture, neige et vent selon la région et l’altitude. Enfin la classe du bois — un sapin classé C24 est plus résistant qu’un C18, et permet une section un peu plus fine à performance égale.
Repères de sections de pannes selon la portée
Voici des ordres de grandeur pour une panne en bois C24, un entraxe d’environ 1,20 à 1,50 m et une couverture tuiles courante — un point de départ de discussion, jamais une vérité gravée.
| Portée de la panne | Section indicative (C24) |
|---|---|
| jusqu’à 2,50 m | 63 x 150 mm |
| 3,00 m | 75 x 175 mm |
| 3,50 m | 75 x 200 mm |
| 4,00 m | 80 x 200 mm |
| 4,50 à 5,00 m | 100 x 225 mm (ou étude spécifique) |
Au-delà de 5 m, ou dès qu’il y a un étage ou une charge inhabituelle, on passe au lamellé-collé, à une ferme ou à une étude dédiée. La hauteur de la section (le deuxième chiffre) fait l’essentiel du travail : c’est pourquoi une panne est toujours posée sur chant.
Entraxe des pannes et flèche admissible
L’entraxe des pannes se situe le plus souvent entre 1,20 et 1,80 m maximum : plus il est serré, plus les chevrons peuvent être fins. Reste le critère qui juge tout : la flèche, le fléchissement admissible sous charge, qu’on limite en général à la portée divisée par 300 à 400 (environ 10 à 13 mm pour 4 m). Une charpente peut sembler « assez résistante » tout en fléchissant trop à l’œil : la flèche protège le confort autant que la structure.
Comment choisir la bonne section, pas à pas
Reprenons dans l’ordre, comme une recette : on rassemble les mesures et les charges, on lit les repères, puis on fait valider. Voici la marche à suivre que je conseille à tout particulier.
Repérer la couverture et son poids
Tout part de la couverture : des tuiles béton pèsent bien plus lourd (souvent 40 à 50 kg/m²) qu’un bac acier, et plus c’est lourd, plus les sections grimpent. Notez son poids au m² dès le départ.
Mesurer les portées et fixer les entraxes
Mesurez la portée des pannes (entre appuis) et l’écart entre pannes, qui devient la portée des chevrons. Fixez ensuite un entraxe de chevrons réaliste, souvent 40 à 60 cm.
Ajouter la neige, le vent, puis faire valider
Ajoutez la charge climatique : neige et vent dépendent de votre région et de votre altitude, et peuvent doubler le poids à porter en montagne. Faites ensuite valider vos repères par un charpentier ou un bureau d’études : c’est l’étape qui transforme une estimation en ouvrage sûr.
- Identifier la couverture et relever son poids au m² (fiche fabricant).
- Mesurer les portées des pannes et l’écart entre pannes (portée des chevrons).
- Fixer les entraxes (chevrons 40 à 60 cm, pannes 1,20 à 1,80 m).
- Intégrer neige et vent selon la région et l’altitude.
- Lire les repères puis faire valider la structure par un professionnel.
Rien ne vaut la démonstration pour visualiser le geste : cette vidéo montre la pose des chevrons, de l’alignement à la fixation.
En vidéo : comment poser les chevrons d’une toiture deux pentes (Seb BRICOLE).
Repères ≠ calcul réglementaire : les limites à connaître
C’est le passage le plus important, alors je le dis clairement : les tableaux ci-dessus servent à comprendre et à échanger, pas à signer un plan. Une charpente mal dimensionnée, c’est un risque réel. Voici où les repères s’arrêtent.
Ce que les repères ne disent pas
Un tableau ne connaît ni votre neige locale, ni l’exposition au vent, ni l’état du bois, ni la présence d’un plancher de combles. Les erreurs les plus fréquentes viennent de là :
- Confondre un chevron courant et un chevron porteur (qui franchit tout le rampant sans panne intermédiaire).
- Oublier la neige et le vent, qui changent tout en altitude ou en zone exposée.
- Prendre une section trouvée sur un forum pour sa propre situation, sans vérifier la portée réelle.
Eurocode 5 et DTU 31.1 : le cadre officiel
Le vrai dimensionnement suit des règles précises : l’Eurocode 5, la norme de calcul des structures en bois, et le DTU 31.1, qui encadre les charpentes en bois traditionnelles. Ces textes intègrent les charges, les coefficients de sécurité et la classe du bois pour aboutir à une section justifiée. C’est ce cadre, et non un tableau simplifié, qui fait foi.
⚠️ Important — Les sections données ici sont des repères indicatifs, pas un calcul réglementaire. Pour toute charpente qui porte (habitation, étage, grande portée), le dimensionnement définitif doit être établi selon l’Eurocode 5 et le DTU 31.1 par un charpentier ou un bureau d’études structure.
Quand consulter un charpentier ou un bureau d’études
Pour un petit abri non habité de faible portée, les repères et un peu de bon sens suffisent souvent à se lancer. Mais dès qu’il y a une habitation, un plancher de combles ou une zone de neige, faites valider : le coût d’un avis technique est sans commune mesure avec celui d’une toiture reprise. Nos conseils pour réussir vos travaux aident à savoir quand se lancer seul et quand confier la structure à un pro. Et une fois la charpente saine, pensez à la suite : calculer l’épaisseur de votre isolant pour des combles confortables.
Se lancer dans une charpente n’a rien d’insurmontable quand on avance méthodiquement : comprendre les appuis, mesurer, croiser les repères, puis faire confirmer. C’est l’état d’esprit de nos travaux de bricolage à la maison, et comme pour tout ouvrage en bois qui travaille, un montage soigné vaut mieux qu’un rattrapage — un peu comme lorsqu’on cherche pourquoi un escalier en bois grince.
FAQ : dimension des chevrons et section de panne
Quelle section de chevron pour une portée de 3 m ?
Pour une portée d’environ 3 m entre pannes, couverture tuiles et entraxe de 40 à 50 cm, on part en général sur une section de l’ordre de 75 x 100 mm. C’est un repère : la neige, le vent et le poids de la couverture peuvent imposer davantage. Faites confirmer pour votre cas.
Quelle section de panne pour une portée de 4 m ?
Pour une panne en bois C24 franchissant 4 m entre appuis, avec un entraxe de 1,20 à 1,50 m, une section de l’ordre de 80 x 200 mm sert de repère. La valeur définitive dépend de la neige, du vent et de la couverture, et doit être validée selon l’Eurocode 5 et le DTU 31.1.
Quel entraxe entre chevrons pour des tuiles ou un bac acier ?
Pour des tuiles traditionnelles, l’entraxe des chevrons se situe le plus souvent entre 40 et 60 cm, avec 50 cm comme valeur courante. Pour un bac acier, plus léger et plus rigide, on peut espacer davantage, souvent 60 à 80 cm, en suivant les préconisations du fabricant du bac.
À quoi servent un chevron 80×80 et un chevron 60×40 ?
Le chevron 60×40 est un petit format pour les faibles portées, l’ossature légère ou un abri : il ne porte pas lourd. Le chevron 80×80, carré et robuste, convient aux portées moyennes et aux ouvrages extérieurs visibles comme les pergolas et carports. Le choix dépend toujours de la portée et de la charge, pas seulement de l’esthétique.
Peut-on dimensionner soi-même sa charpente ?
Pour un petit ouvrage non habité de faible portée, les repères permettent de se faire une idée et de commander. Mais dès qu’une charpente porte une habitation, un plancher ou une grande portée, le dimensionnement doit suivre l’Eurocode 5 et le DTU 31.1, idéalement via un charpentier ou un bureau d’études. C’est une question de sécurité.
C18 ou C24 : quelle différence pour la section ?
C18 et C24 sont des classes de résistance du bois. Le C24 est plus résistant que le C18 : à charge et portée identiques, il autorise une section un peu plus fine, ou porte un peu plus loin à section égale. Les tableaux de repères de cet article sont donnés pour du C24, très courant en charpente.
