L’essentiel à retenir
- Pour un branchement RJ45 A ou B, les deux normes marchent aussi bien : elles changent juste l’ordre de deux paires de couleurs.
- La seule règle qui compte : utiliser la même norme aux deux bouts du câble et sur toute l’installation. Mélanger A et B fabrique un câble croisé inutile en usage courant.
- En résidentiel, la norme NF C 15-100 privilégie le T568A, mais beaucoup d’installations récentes sont en T568B : calez-vous sur ce qui existe déjà.
- Une prise murale se câble à l’outil LSA sans dénuder chaque fil ; une fiche RJ45 demande une pince. Un simple testeur confirme que tout est bon.
Une box qui clignote, un câble Ethernet qui traîne dans le couloir, et cette petite prise carrée à raccorder au mur… Le branchement d’une prise RJ45 a de quoi intimider avec ses huit fils minuscules et cette question qui revient partout : faut-il câbler en A ou en B ? Je vous rassure tout de suite, c’est plus simple que ça en a l’air.
On va voir ça ensemble, dans l’ordre et sans jargon : trancher le A ou B, décoder les couleurs, câbler une prise murale pas à pas, sertir une fiche, puis vérifier que tout marche. Un réseau filaire reste le plus stable pour connecter une TV, une console ou un ordinateur. Si vous démarrez plus large, gardez sous le coude nos conseils pour réussir vos travaux de rénovation.
Branchement RJ45 A ou B : quelle norme choisir
C’est LA question qui bloque au moment de câbler, alors réglons-la. La bonne nouvelle : dans la quasi-totalité des cas, le choix entre A ou B n’a aucun impact sur les performances. Ce qui fait la différence, c’est la cohérence.

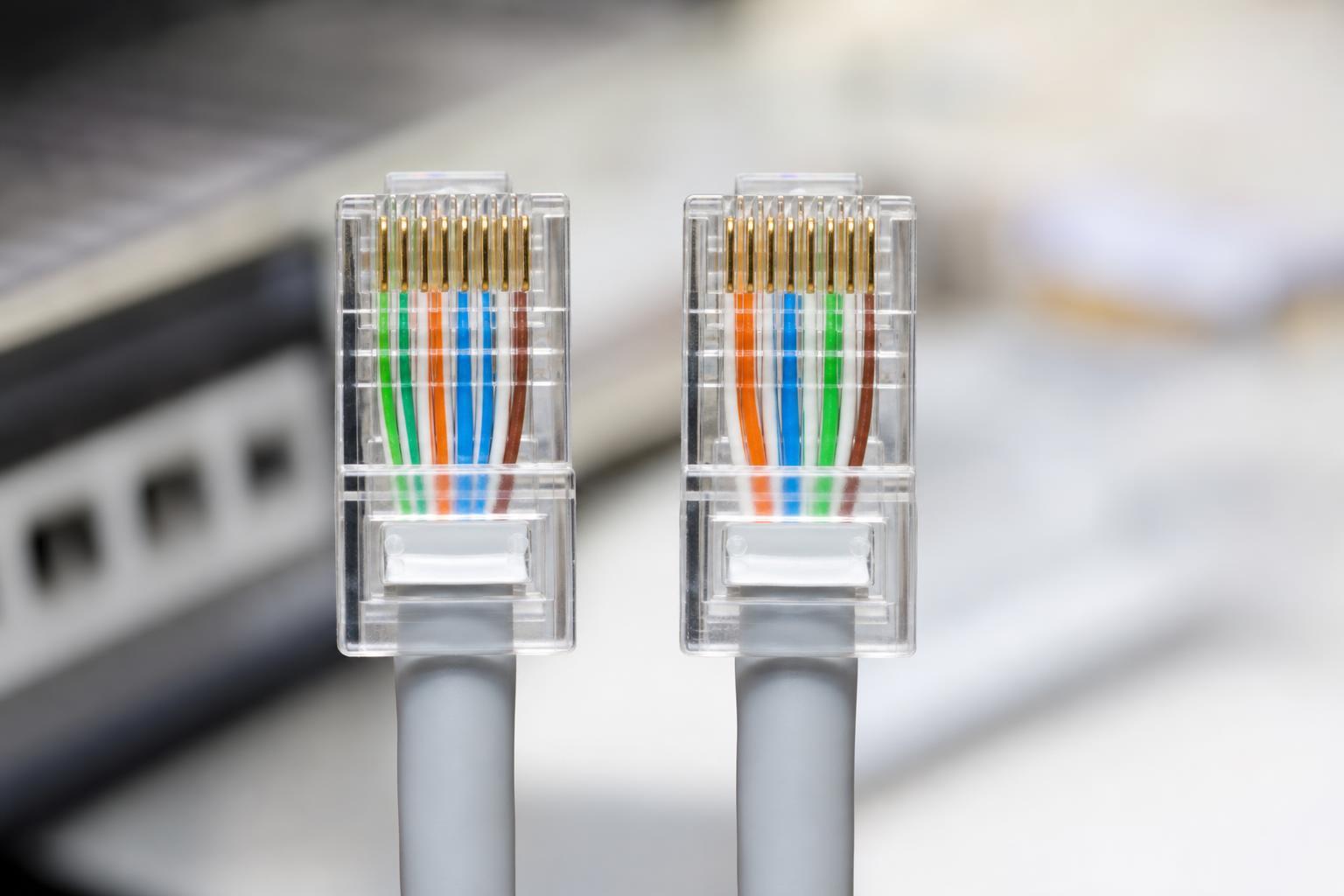

T568A et T568B : deux ordres, un même résultat
T568A et T568B sont deux conventions qui décrivent l’ordre des huit fils de couleur dans le connecteur. Voyez-les comme deux recettes qui donnent le même gâteau : la seule différence, c’est qu’on intervertit la paire orange et la paire verte. Un câble entièrement en A et un câble entièrement en B transportent le même signal, à la même vitesse. Aucune norme n’est « meilleure » : elles cohabitent depuis des décennies sans que personne n’ait tranché.
Ce que recommande la norme NF C 15-100
En France, le réseau de communication d’un logement neuf ou rénové suit la norme NF C 15-100. Pour le résidentiel, le fabricant Legrand indique privilégier le T568A, avec un câblage de communication en étoile depuis le coffret. Dans les faits, beaucoup de matériels grand public sont en T568B, très répandu côté professionnel. Les deux se croisent partout : ne cherchez pas une réponse unique, cherchez celle de votre logement.
La vraie règle : rester cohérent d’un bout à l’autre
Voici le seul principe à retenir, et il vaut de l’or : choisissez une norme et gardez-la partout. Prise murale, panneau de brassage du coffret, cordons : tout doit parler le même langage. Le réflexe le plus sûr consiste à ouvrir votre coffret ou une prise déjà câblée près de la box, à repérer l’ordre des couleurs et à le reproduire à l’identique. Si vous partez de zéro, prenez le T568B, majoritaire sur le matériel courant. Peu importe le camp, tant que vous ne changez jamais de règle en route.
Peu importe A ou B : ce qui compte, c’est d’utiliser la même norme aux deux bouts du câble et sur toute l’installation.
Le code couleur RJ45 : T568A et T568B au détail
Le choix fait, passons aux couleurs. Un câble réseau contient huit fils groupés par deux. Comprendre cette organisation, c’est la clé pour ne jamais se tromper de code couleur RJ45, quelle que soit la marque de votre prise.

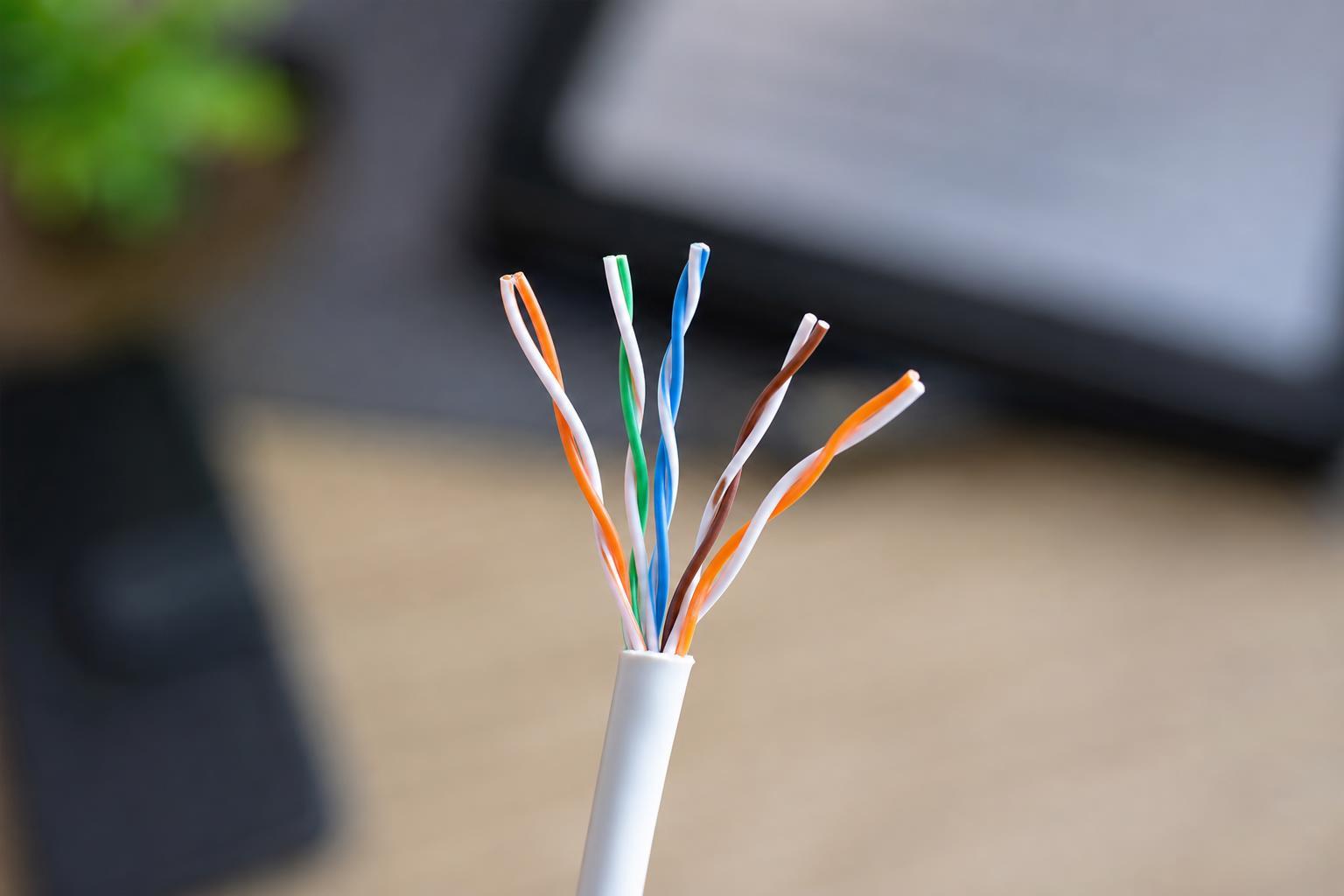

Comprendre les 4 paires torsadées
Les huit fils forment quatre paires torsadées : orange, vert, bleu et marron. Dans chaque paire, un fil est de couleur pleine et l’autre rayé de blanc (le « blanc-orange » associé à l’orange). Ce torsadage n’est pas décoratif : c’est lui qui protège le signal des perturbations. D’où une règle d’or : on détorsade le moins possible, sinon on abîme cette protection.
Le code couleur T568B, broche par broche
Broches numérotées de 1 à 8, de gauche à droite. En T568B, l’ordre est : blanc-orange, orange, blanc-vert, bleu, blanc-bleu, vert, blanc-marron, marron. C’est la séquence la plus courante sur le matériel de bricolage. Retenez le début, orange en tête : c’est ce qui distingue le B du A d’un coup d’œil.
Le code couleur T568A
En T568A, on intervertit simplement l’orange et le vert par rapport au B : blanc-vert, vert, blanc-orange, bleu, blanc-bleu, orange, blanc-marron, marron. Le bleu et le marron ne bougent jamais. Voici le tableau qui met tout au clair, broche par broche.
| Broche | T568A | T568B | Paire |
|---|---|---|---|
| 1 | Blanc-vert | Blanc-orange | Paire 1 |
| 2 | Vert | Orange | Paire 1 |
| 3 | Blanc-orange | Blanc-vert | Paire 2 |
| 4 | Bleu | Bleu | Paire 3 (inchangée) |
| 5 | Blanc-bleu | Blanc-bleu | Paire 3 (inchangée) |
| 6 | Orange | Vert | Paire 2 |
| 7 | Blanc-marron | Blanc-marron | Paire 4 (inchangée) |
| 8 | Marron | Marron | Paire 4 (inchangée) |
Câble droit, câble croisé : où en est-on ?
Un câble droit utilise la même norme à ses deux extrémités : c’est celui dont vous avez besoin dans tous les usages domestiques. Un câble croisé combine A d’un côté et B de l’autre ; autrefois utile pour relier deux ordinateurs, il est aujourd’hui inutile car le matériel moderne s’adapte seul (Auto-MDIX). Mélanger A et B par erreur fabrique donc un croisé dont vous n’avez pas l’usage.

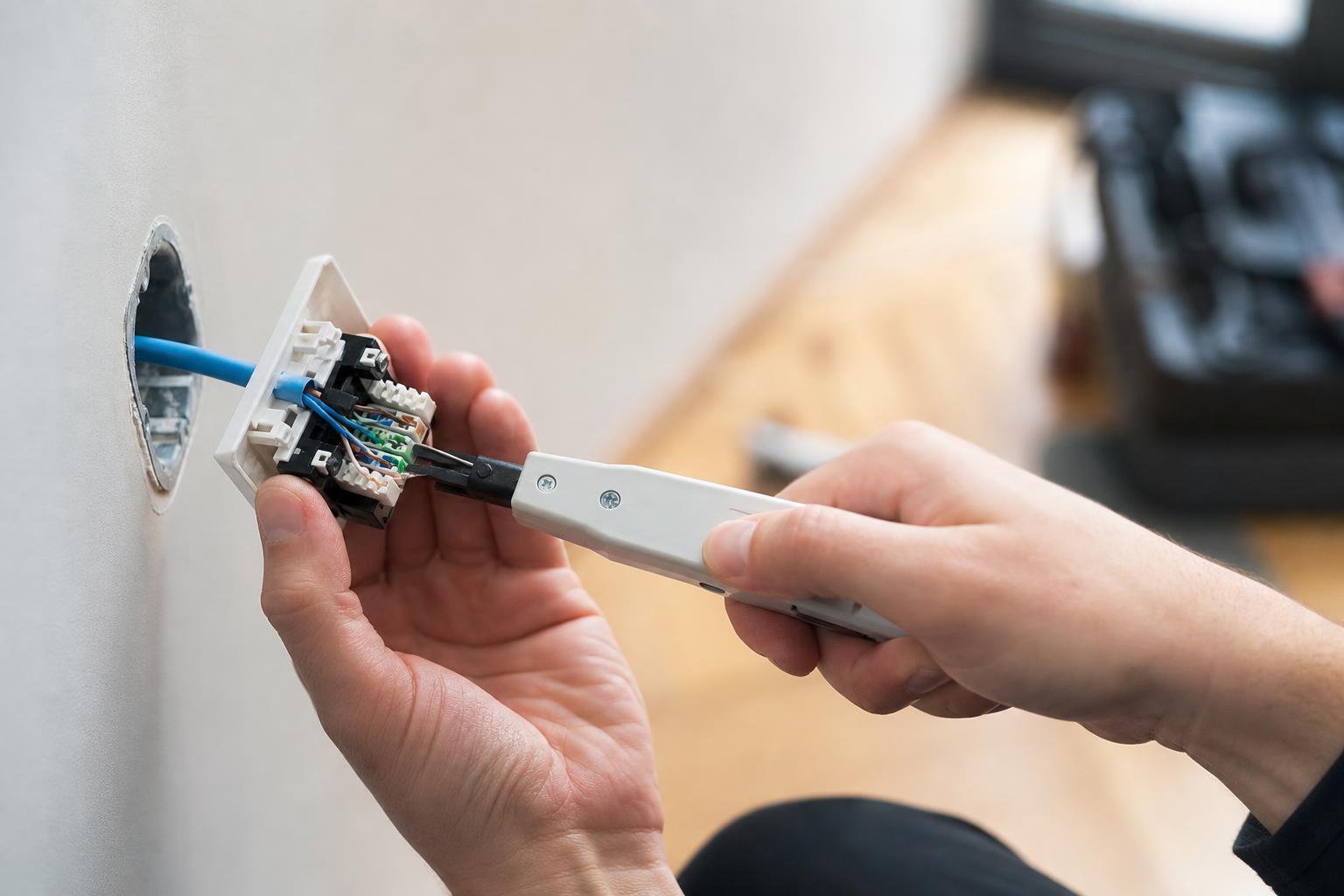

Câbler une prise RJ45 murale pas à pas
Place au concret, avec le cas le plus fréquent : la prise RJ45 murale encastrée, au bout d’un câble tiré dans une gaine. C’est aussi la plus facile : pas besoin de dénuder chaque fil, tout se joue à l’outil à impact. Comptez une dizaine de minutes une fois la main prise.
En vidéo : câbler une prise RJ45 pas à pas (Jérémy Lazzari | Apprendre l’électricité).
Le matériel à réunir
Rassemblez l’essentiel : votre prise RJ45 (grade 2 ou grade 3 pour durer), le câble réseau qui arrive au mur, un outil à impact LSA (dit aussi outil d’insertion) et un cutter ou une pince à dégainer. Le petit outil en plastique souvent fourni dépanne, mais un vrai outil LSA à ressort fait un travail bien plus net. Prévoyez de quoi étiqueter la prise si vous en câblez plusieurs.
Dégainer et présenter les fils
Retirez environ 3 à 4 cm de gaine extérieure au cutter, sans entailler les fils. Vous découvrez les quatre paires torsadées, parfois un fil de masse ou une tresse (câble blindé). Déroulez très légèrement les paires, juste ce qu’il faut pour les placer, puis repérez sur le corps de la prise les repères de couleur : la plupart impriment les deux codes, une rangée A et une rangée B. Suivez la ligne de votre norme et ignorez l’autre.
Enficher au bon code couleur
Placez chaque fil dans sa fente de couleur, encore gainé : c’est tout l’intérêt de la prise à connexion automatique. Positionnez l’outil à impact bien perpendiculaire, lame vers l’extérieur, et pressez d’un coup franc : il enfonce le fil dans le contact (qui tranche l’isolant seul) et coupe le surplus. Répétez pour les huit fils. Un fil qui ressort ou n’est pas au fond lâchera : reprenez-le.
Refermer, fixer et repérer
Clipsez le capot, engagez le module dans la boîte d’encastrement et vissez la plaque de finition. Rangez le surplus de câble sans le plier sec. Si la prise se trouve derrière un meuble TV, pensez le passage des câbles en amont, comme quand on vient de créer un meuble TV en placo. Notez enfin au dos de la plaque à quelle pièce correspond la prise : votre futur vous dira merci.
- Dégainez 3 à 4 cm de gaine sans entailler les fils.
- Repérez la rangée de couleurs A ou B sur la prise et choisissez votre norme.
- Placez chaque fil gainé dans sa fente, en respectant le code couleur.
- Enfoncez et coupez chaque fil avec l’outil à impact, d’un geste net.
- Vérifiez qu’aucun fil ne dépasse, refermez le capot.
- Fixez le module dans la boîte, vissez la plaque et repérez la prise.
💡 Astuce — Le RJ45 est un réseau à courant faible : aucun risque d’électrocution comme avec le 230 V. En revanche, la norme impose de séparer les câbles réseau des câbles électriques (gaines distinctes ou distance de quelques centimètres) pour éviter les parasites. Un bon réflexe à garder aussi en tête pour tout le reste de votre installation électrique.
Sertir une fiche RJ45 sur un câble
Deuxième scénario : fabriquer un cordon avec une fiche RJ45, ce connecteur transparent qui se clipse dans la box ou l’ordinateur. Même logique de couleurs, mais le geste change : on sertit à la pince au lieu d’enficher. C’est un peu plus délicat, on prend son temps.
Fiche à sertir ou prise à enficher ?
Ne confondez pas les deux. La prise murale reçoit les fils encore gainés, enfoncés à l’outil à impact : le choix pour une installation fixe et propre. La fiche RJ45 (le connecteur mâle) demande de dénuder les fils avant de sertir : le choix pour un cordon volant. Pour la maison, je conseille la prise murale plus des cordons du commerce, souvent mieux finis. La fiche reste utile pour une longueur sur mesure.

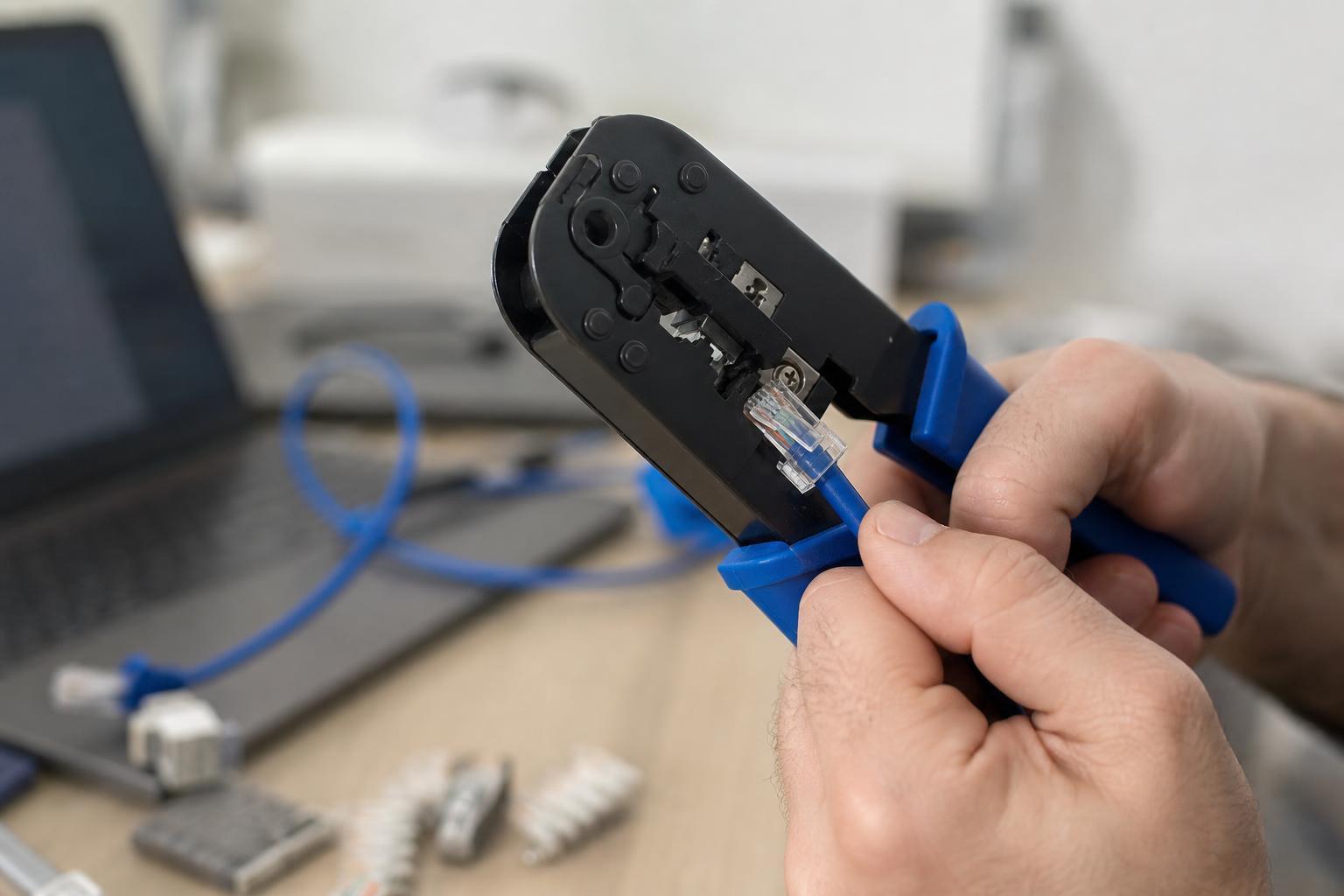

Le sertissage à la pince, pas à pas
Le geste tient en quelques étapes, résumées ci-dessous. L’essentiel : des fils bien à plat dans le bon ordre, coupés à la même longueur, glissés jusqu’au fond de la fiche, puis un coup de pince à sertir franc jusqu’au clic. Les lames dorées transpercent l’isolant et un ergot bloque la gaine.
- Dégainez 2 cm de câble et déroulez les paires.
- Rangez les fils à plat selon votre code couleur A ou B.
- Recoupez-les à la même longueur, puis insérez-les d’un bloc jusqu’au fond de la fiche.
- Contrôlez l’ordre par transparence, puis sertissez à la pince jusqu’au clic.
Les pièges du sertissage à éviter
Trois erreurs plombent la plupart des sertissages ratés. Des fils trop longs : la gaine n’entre pas, le câble tire sur les contacts et casse. Un mauvais ordre repéré une fois serti : la fiche est bonne pour la poubelle. Enfin un sertissage mou : les lames ne touchent pas tous les fils. Le bon réflexe : tout revérifier par transparence avant le coup de pince, car après, pas de retour en arrière.
Vérifier son branchement et choisir le bon câble
Un câblage terminé n’est pas un câblage validé. Cette dernière étape, trop souvent zappée, sépare la prise fiable de celle qui coupe au pire moment. Rassurez-vous : la vérification prend deux minutes et ne demande qu’un petit appareil.

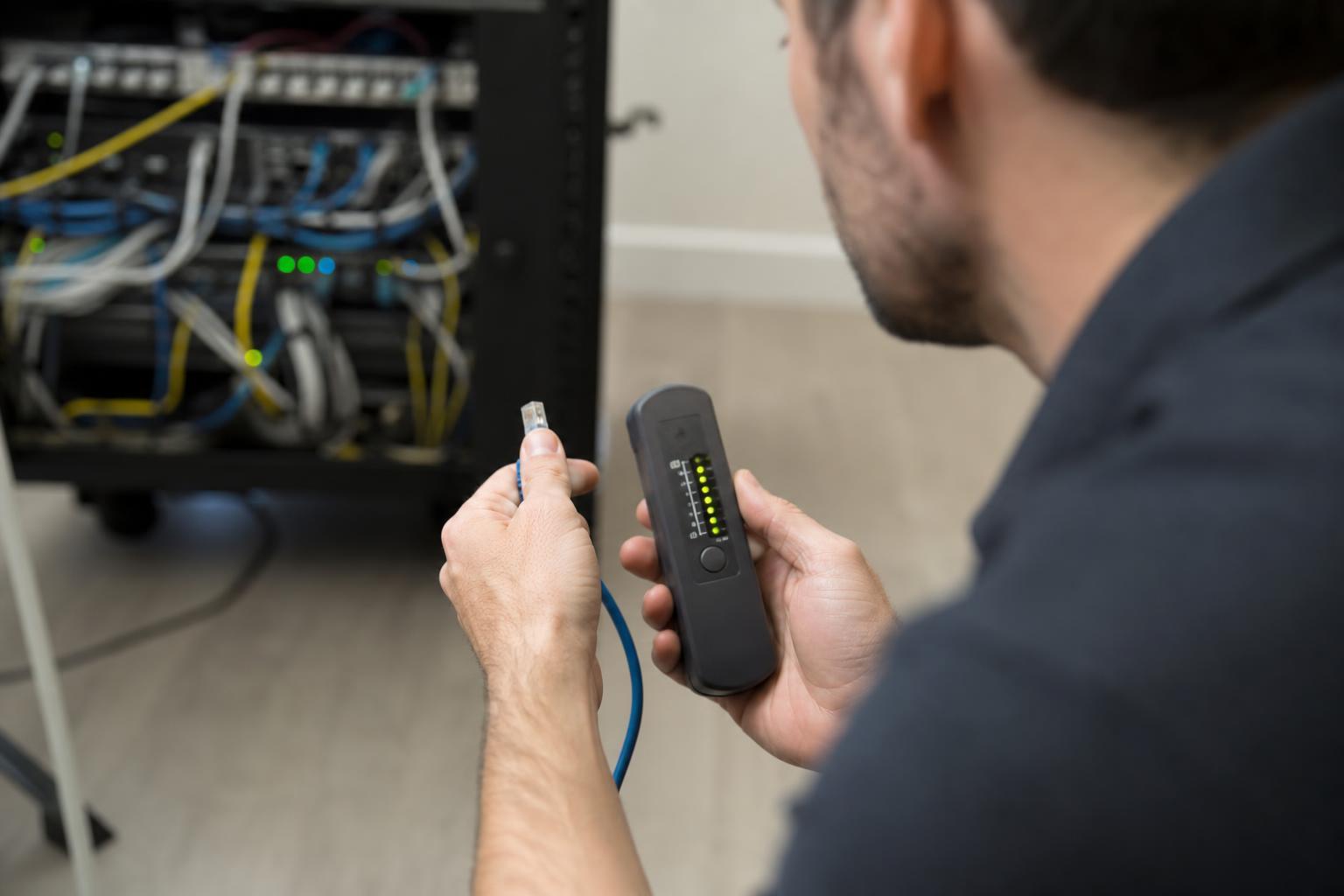

Tester la prise avec un testeur de câble
Le testeur de câble RJ45 est l’ami du bricoleur. Cet outil en deux boîtiers envoie un signal sur chacun des huit fils et allume des voyants de 1 à 8. Si tout défile dans l’ordre, le câblage est parfait. Un voyant manquant signale un fil mal enfoncé ; deux voyants inversés, deux fils permutés. Sans testeur, branchez un appareil et vérifiez qu’il obtient une connexion stable.
Les erreurs de câblage les plus courantes
Quand une prise ne fonctionne pas, la cause est presque toujours dans cette liste, à garder en tête avant même de câbler.
- Mélanger A et B aux deux extrémités : vous fabriquez un croisé involontaire.
- Détorsader trop de fil : le signal se dégrade, surtout en Cat 6.
- Un fil mal enfoncé ou un sertissage trop mou.
- Une paire intervertie entre l’orange et le vert.
- Un câble trop près de l’électricité, source de parasites.
Quelle catégorie de câble choisir
Le choix A ou B ne change rien au débit ; c’est la catégorie du câble qui compte. Le Cat 5e suffit pour du 1 Gbit/s, le Cat 6 offre une marge confortable et le Cat 6a vise le 10 Gbit/s. Pour une maison qui doit durer, le Cat 6 est le bon compromis. Gardez en tête la limite de 100 mètres par lien, largement suffisante en habitat individuel. Ce câblage bien pensé fait partie d’une installation confortable, au même titre que le reste de vos travaux de rénovation ou de bricolage à la maison.
FAQ : branchement et câblage d’une prise RJ45
Faut-il câbler en A ou en B pour se raccorder à sa box ?
Les deux fonctionnent aussi bien : la norme ne change pas le débit. Ce qui compte, c’est d’utiliser la même sur la prise, le coffret et les cordons. Le plus simple est de reproduire ce qui existe déjà près de votre box. Si vous partez de zéro, le T568B est un choix courant et sûr.
Que se passe-t-il si je mélange T568A et T568B ?
Vous obtenez un câble croisé. Autrefois utile pour relier deux ordinateurs directement, il est devenu inutile car le matériel moderne s’adapte seul (Auto-MDIX). Pour un usage domestique, ce croisé involontaire sème surtout la confusion : mieux vaut rester en câble droit, donc la même norme aux deux bouts.
Comment vérifier qu’une prise RJ45 est bien câblée ?
Le plus fiable est un testeur de câble RJ45 : ses voyants s’allument de 1 à 8 si les huit fils sont bien connectés. Un voyant manquant ou inversé pointe le fil à reprendre. Sans testeur, branchez un appareil et vérifiez qu’il obtient une connexion stable. Contrôlez aussi qu’aucun fil ne dépasse et que l’ordre suit votre norme.
Faut-il détorsader les fils avant de les enficher ?
Le moins possible. Le torsadage protège le signal ; le défaire sur plusieurs centimètres dégrade la qualité, surtout en Cat 6. Déroulez juste assez pour placer chaque fil, environ un centimètre. Sur une prise murale, les fils restent d’ailleurs gainés et quasiment torsadés : un vrai atout pour les performances.
Quelle catégorie de câble RJ45 choisir pour la maison ?
Le Cat 5e couvre déjà le 1 Gbit/s, suffisant pour la plupart des foyers. Pour durer, le Cat 6 offre une belle marge, et le Cat 6a vise le 10 Gbit/s. La distance maximale d’un lien est de 100 mètres. Le choix A ou B n’a, lui, aucune incidence sur ces débits.
Le câblage change-t-il selon la marque de la prise ?
Non, le code couleur T568A/T568B est universel : une prise Legrand, Schneider ou autre se câble avec le même ordre de couleurs. Seule la mécanique varie (capot, clips, outil fourni), et la plupart des prises impriment les deux rangées A et B sur leur corps. Pour les détails d’un modèle, consultez la fiche du fabricant sur la norme NF C 15-100.
