L’essentiel à retenir
- La prise de terre évacue vers le sol le courant qui fuit d’un appareil défaillant. Associée au différentiel 30 mA, elle vous protège de l’électrocution.
- Un multimètre confirme que la terre est présente et raccordée (continuité, tensions), mais il ne mesure pas sa vraie résistance en ohms.
- Seul un ohmmètre de terre (telluromètre) donne une valeur fiable en ohms. La référence pour une terre domestique : ≤ 100 Ω, et plus c’est bas, mieux c’est.
- Avant toute manipulation, coupez le courant. Pour une mise à la terre neuve ou un doute sérieux, faites intervenir un électricien (attestation CONSUEL à l’appui).
Une prise qui « pique » légèrement, un différentiel qui saute sans raison, une vieille maison dont personne ne sait si la terre est encore bonne… Ces petits signaux ont un point commun : ils posent la question de la prise de terre, ce fil discret qui, le jour où un appareil déraille, fait toute la différence entre une frayeur et un accident grave.
Bonne nouvelle : vous pouvez vérifier vous-même, avec un simple multimètre, si votre terre est bien là et bien raccordée. On va voir ça ensemble, sans jargon et dans l’ordre. Je serai aussi très honnête sur ce qu’un multimètre sait faire, et sur ce que lui seul ne peut pas vous dire. Si vous démarrez un chantier plus large, gardez sous le coude nos conseils pour réussir vos travaux de rénovation.
À quoi sert une prise de terre (et pourquoi la mesurer)
Avant de sortir le multimètre, prenons deux minutes pour comprendre le rôle de cette fameuse terre. C’est ma règle sur chaque sujet électrique : on saisit le pourquoi avant le comment. Une terre bien comprise, c’est une terre qu’on teste ensuite sans stress et sans erreur d’interprétation.
La prise de terre, votre issue de secours électrique
Imaginez qu’un fil sous tension touche la carcasse métallique de votre lave-linge. Sans terre, cette carcasse devient dangereuse : la première personne qui la touche offre un chemin au courant, à travers son corps. La prise de terre propose une autre route, bien plus facile : un conducteur relié à un piquet enfoui dans le sol. Le courant de défaut file vers la terre plutôt que vers vous, littéralement une issue de secours pour l’électricité.
Terre et différentiel 30 mA : le duo qui vous protège
La terre ne travaille jamais seule. Elle forme un binôme avec le dispositif différentiel 30 mA imposé en tête d’installation par la NF C 15-100. Dès qu’un courant s’échappe vers la terre, le différentiel le détecte et coupe l’alimentation en une fraction de seconde. Mais pour qu’il « voie » ce défaut, encore faut-il que la terre l’écoule correctement : une bonne terre sans différentiel, ou l’inverse, ne protègent qu’à moitié. Tester sa terre, c’est vérifier que ce duo peut faire son travail. Pour la répartition des protections, notre calculateur de charge du tableau électrique aide à y voir clair.
Quand faut-il (re)mesurer sa terre ?
Il y a des moments clés où le contrôle s’impose, plutôt que de rester au « ça doit être bon » :
- Après tout travaux électriques ou l’ajout d’un circuit ;
- Avant une vente ou une location, où le diagnostic électrique regarde la terre de près ;
- Dans une maison ancienne dont on ignore l’état de l’installation ;
- Si un différentiel saute à répétition sans cause évidente ;
- Périodiquement, par bon sens, comme on vérifie un détecteur de fumée.
Ce que mesure vraiment un multimètre (et ses limites)
C’est le point que la plupart des articles survolent, et pourtant le plus important. Beaucoup pensent qu’on « mesure la terre en ohms avec un multimètre » : la réalité est plus nuancée, et la connaître vous évitera de fausses certitudes.
Continuité et tension : ce que le multimètre sait très bien faire
Un multimètre répond parfaitement à une question simple mais essentielle : « ma terre est-elle bien présente et raccordée ? » Il vérifie la continuité entre la broche de terre d’une prise et un point de terre connu, et il mesure les tensions : environ 230 V entre phase et terre, une valeur proche de 0 V entre neutre et terre. Ces relevés confirment que le fil de terre existe et rejoint bien la prise de courant.
Pourquoi il ne donne pas une vraie résistance en ohms
Voici la limite à garder en tête. Pour mesurer la résistance d’une prise de terre, il faut injecter dans le sol un courant d’essai suffisant et lire la tension qui en résulte. Un multimètre en position ohmmètre travaille avec un courant minuscule : il mesure très bien la résistance d’un composant, mais pas celle d’un piquet planté dans plusieurs mètres cubes de terre. La valeur qu’il affiche n’a donc rien de fiable. Il vous dit « la terre est là et connectée », un diagnostic qualitatif précieux, pas « elle vaut 37 ohms ».
Un multimètre confirme que la terre est présente ; seul un ohmmètre de terre dit si elle est bonne.
Telluromètre et testeur de boucle : les vrais outils de mesure

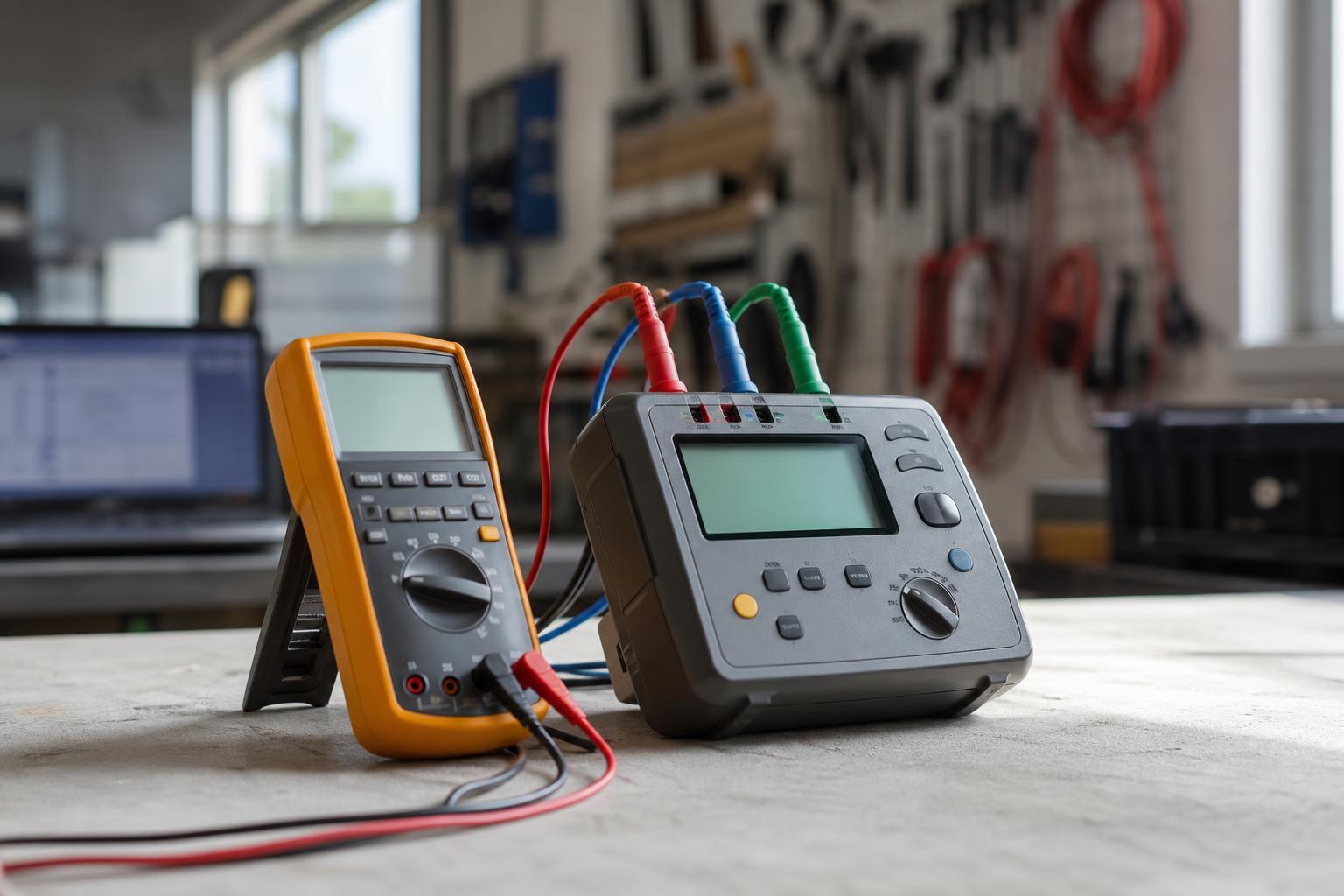

Deux appareils dédiés font ce que le multimètre ne peut pas. L’ohmmètre de terre, ou telluromètre, injecte un courant entre des piquets auxiliaires et calcule directement la résistance en ohms : c’est la méthode de référence. Le testeur de boucle mesure, lui, l’impédance du circuit et l’efficacité de la coupure. Ces outils coûtent cher et s’utilisent avec méthode : on les laisse volontiers aux électriciens, un travail précis sur les fils et les bornes qui ne s’improvise pas.
Mesurer sa prise de terre au multimètre, pas à pas
Place au concret. L’objectif de ce contrôle maison est clair : s’assurer que la terre est présente et raccordée à vos prises. C’est à la portée de tout bricoleur prudent, à condition de respecter l’ordre et, surtout, la première étape de sécurité.
En vidéo : tester sa prise de terre expliqué en images (Physique tv).
Couper le courant et sécuriser (la règle d’or)

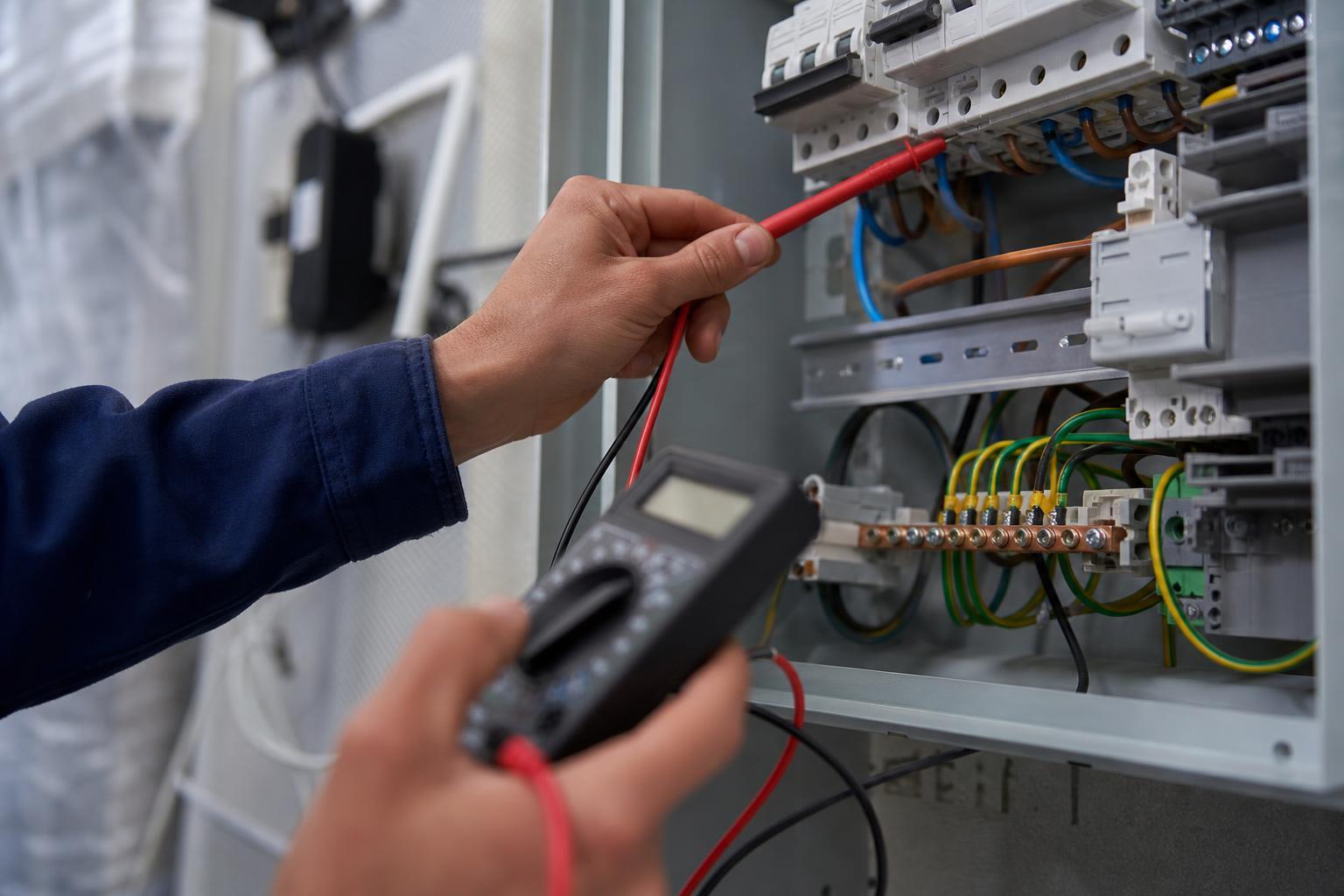

Avant d’ouvrir une prise ou d’approcher un bornier, coupez le courant au disjoncteur général et vérifiez l’absence de tension. L’électricité ne pardonne pas l’approximation. Seules les mesures de tension se font sous tension, cordons isolés et sans jamais toucher les parties métalliques : si ce geste ne vous met pas à l’aise, confiez la mesure à un professionnel.
Tester la continuité de la terre

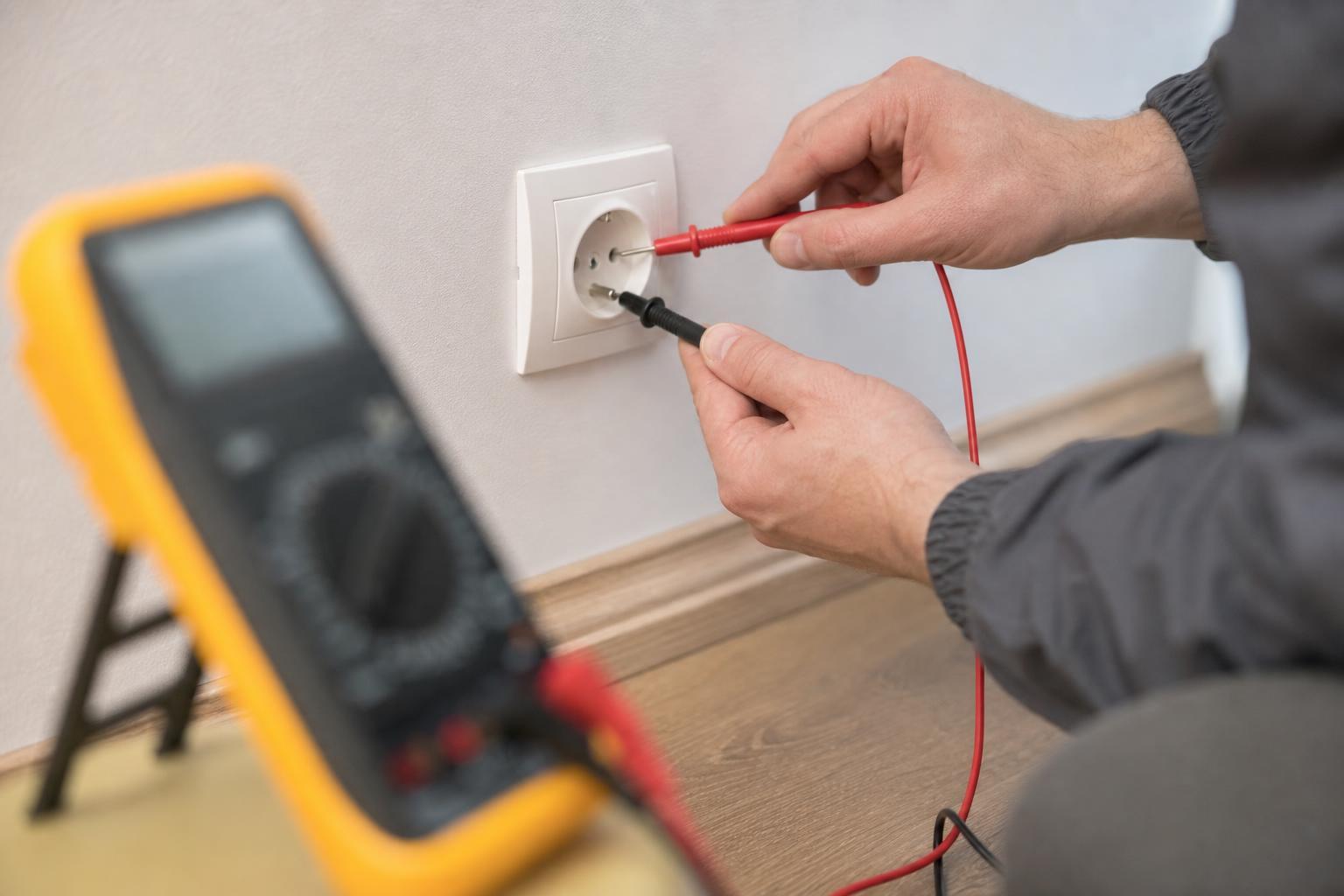

Circuit hors tension, réglez le multimètre sur le mode continuité (signal sonore) ou sur la plus petite plage d’ohms. Placez une pointe sur la broche de terre de la prise (la languette centrale) et l’autre sur un point de terre certain, comme le bornier de terre du tableau. Un bip, ou une valeur très basse, confirme que le fil de terre est continu jusqu’à la prise. Pas de bip : la terre n’arrive pas, un défaut à traiter en priorité.
Contrôler les tensions phase-terre et neutre-terre
Courant rétabli, réglez le multimètre sur la tension alternative (V~, calibre 250 V ou plus). Entre la phase et la terre, vous devez lire environ 230 V ; entre le neutre et la terre, une valeur proche de 0 V (quelques volts au maximum). Ces deux relevés cohérents signent une terre raccordée et fonctionnelle ; une tension anormale entre neutre et terre trahit un souci de câblage.
- Coupez le courant au disjoncteur général et vérifiez l’absence de tension.
- Réglez le multimètre sur continuité (ou petite plage d’ohms).
- Testez entre la broche de terre de la prise et un point de terre connu : un bip confirme la continuité.
- Rétablissez le courant et passez le multimètre en tension alternative.
- Relevez phase-terre (≈ 230 V) puis neutre-terre (≈ 0 V) pour valider le raccordement.
💡 Astuce — Un testeur de prise à voyants (quelques euros en magasin) se branche directement dans une prise et signale d’un coup d’œil une terre absente ou inversée. Pratique pour un premier repérage avant de sortir le multimètre, sur l’ensemble de vos travaux de bricolage.
La méthode sans piquet et la mesure de référence
Vous cherchez peut-être une méthode « sans piquet », plus simple que de planter des tiges dans le jardin. Elle existe : soyons clairs sur ce qu’elle vaut face à la mesure de référence.
La méthode sans piquet, expliquée honnêtement
La méthode sans piquet utilise le réseau électrique existant comme circuit de retour, en mesurant une tension sous une charge connue pour en déduire une résistance approximative. Certains testeurs de boucle le font proprement. En revanche, la bricole « maison » à base d’ampoule et de multimètre donne au mieux un ordre d’idée, au pire une valeur trompeuse, et expose à des tensions dangereuses. Gardez donc le multimètre pour le contrôle qualitatif et laissez la vraie valeur en ohms aux appareils conçus pour ça.
La méthode de référence : l’ohmmètre de terre à piquets

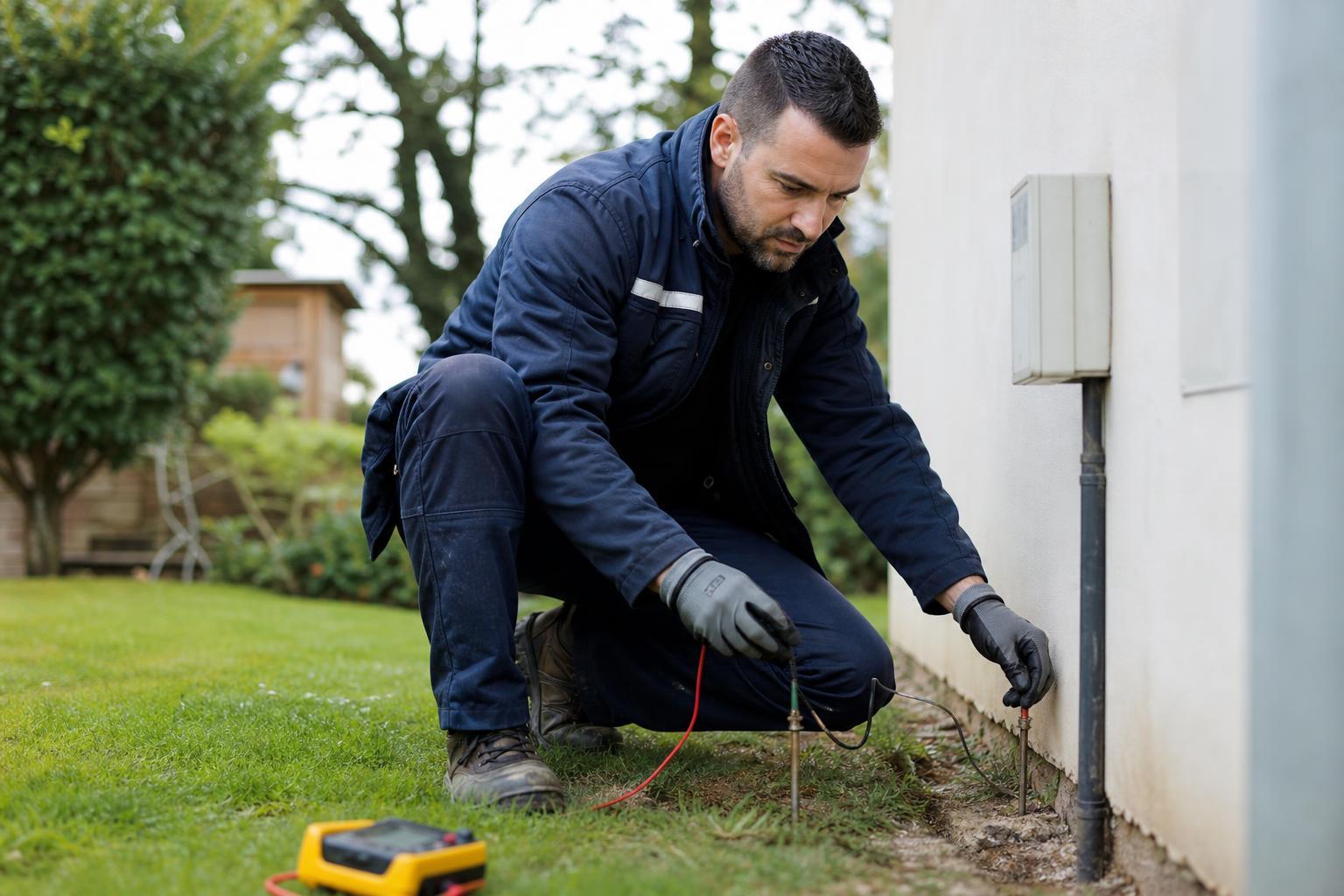

La mesure fiable, celle que retiennent les normes, s’appuie sur un telluromètre. On déconnecte la prise de terre de l’installation, puis on plante deux piquets auxiliaires alignés à distance régulière (souvent 5 à 15 m). L’appareil injecte un courant entre le piquet le plus éloigné et la prise de terre, mesure la tension au piquet intermédiaire, et en déduit la résistance en ohms. On déplace le piquet du milieu pour vérifier que la valeur reste stable : gage d’une mesure juste, indépendante de l’humidité du sol.
Faire vérifier par un pro et le rôle du CONSUEL
Pour une mise à la terre neuve, un doute sérieux ou une remise aux normes, l’intervention d’un électricien équipé d’un telluromètre est le bon réflexe. Sur une installation neuve ou entièrement rénovée, c’est le CONSUEL qui délivre l’attestation de conformité indispensable au raccordement. Et pour comprendre les règles de sécurité domestique, l’association Promotelec reste une référence fiable, gage d’un habitat sain et sûr.
Quelle valeur viser et comment l’améliorer
Une fois la valeur en ohms connue, reste à savoir si elle est bonne : la norme donne des repères concrets, qu’un peu de contexte suffit à interpréter sans fausse inquiétude.
Les seuils en ohms à connaître
La valeur de référence retenue pour une terre domestique est de 100 ohms maximum. Elle découle d’un calcul de sécurité : la tension de contact doit rester sous 50 V, seuil dangereux pour le corps. Aujourd’hui, la NF C 15-100 impose un différentiel 30 mA en tête d’installation, bien plus sensible : associé à la terre, il coupe le courant très en deçà de tout danger. Le mot d’ordre reste simple : plus la résistance est basse, mieux c’est.
| Résistance mesurée | Interprétation | Ce que ça implique |
|---|---|---|
| ≤ 10 Ω | Excellente | Terre idéale, rien à faire |
| 10 à 50 Ω | Confortable | Bonne marge de sécurité |
| 50 à 100 Ω | Acceptable (limite) | Correct avec un différentiel 30 mA, mais à surveiller |
| > 100 Ω | Insuffisante | À améliorer : la protection n’est plus garantie |
Résistance trop élevée : les causes fréquentes

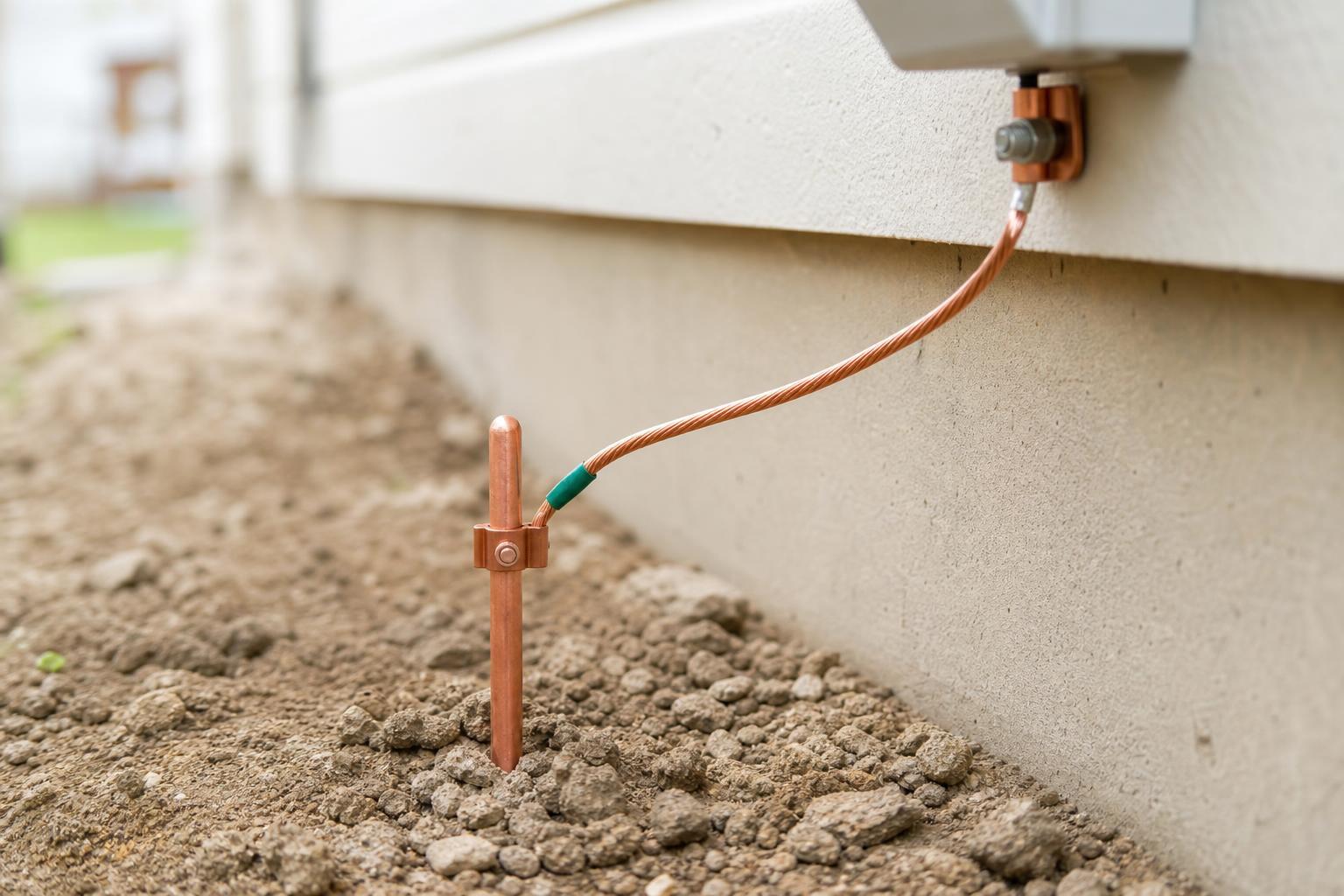

Une valeur au-dessus de 100 Ω a presque toujours une explication logique. Le plus souvent, un sol trop sec ou caillouteux, peu conducteur, surtout en été. Vient ensuite un piquet trop court ou corrodé, qui ne descend pas dans les couches humides. Enfin, une connexion desserrée ou oxydée fait grimper la résistance à elle seule. Bonne nouvelle : ces causes se corrigent.
Améliorer sa prise de terre
Pour faire baisser la résistance, plusieurs leviers existent : resserrer et nettoyer les connexions, enfoncer le piquet plus profondément pour atteindre un sol humide, ajouter un ou plusieurs piquets reliés entre eux, ou traiter le sol autour. Sur les cas tenaces, un électricien choisira la solution adaptée à votre terrain.
La sécurité électrique n’est jamais le poste où l’on rogne : une terre correcte, c’est le filet qui vous protège le jour du défaut.
FAQ : mesurer et tester une prise de terre
Peut-on mesurer une prise de terre avec un simple multimètre ?
Oui pour un contrôle qualitatif, non pour une vraie valeur en ohms. Le multimètre vérifie très bien que la terre est présente et raccordée : continuité entre la broche de terre et un point de terre connu, tension d’environ 230 V entre phase et terre, tension proche de 0 V entre neutre et terre. En revanche, il ne mesure pas la résistance réelle du piquet, faute de courant d’essai suffisant. Pour ça, il faut un ohmmètre de terre.
Quelle est la bonne valeur en ohms pour une prise de terre ?
La référence pour une terre domestique est de 100 Ω maximum, valeur associée au différentiel de protection imposé par la NF C 15-100. En pratique, on vise plus bas : une résistance sous 50 Ω est confortable, sous 10 Ω elle est excellente. Au-delà de 100 Ω, la terre est jugée insuffisante et mérite d’être améliorée. Retenez la règle simple : plus la valeur est basse, mieux vous êtes protégé.
Comment tester la terre en ohms sans telluromètre ?
Honnêtement, on ne peut pas obtenir une valeur fiable en ohms sans appareil dédié. Les méthodes « sans piquet » à base de multimètre et d’ampoule donnent au mieux un ordre de grandeur et exposent à des tensions dangereuses. Le bon compromis : utilisez le multimètre pour confirmer que la terre existe et fonctionne, et faites appel à un professionnel équipé d’un telluromètre si vous avez besoin de la vraie résistance.
Que faire si ma prise de terre dépasse 100 ohms ?
Une résistance trop élevée ne protège plus correctement : il faut agir. Commencez par vérifier et nettoyer les connexions entre le conducteur et le piquet, souvent desserrées ou oxydées. Ensuite, on peut enfoncer le piquet plus profondément, en ajouter d’autres reliés entre eux, ou traiter le sol autour. Si la valeur reste haute malgré tout, un électricien choisira la solution adaptée à la nature de votre terrain.
À quelle fréquence contrôler sa prise de terre ?
Il n’y a pas d’obligation périodique pour un logement occupé, mais quelques moments l’imposent : après des travaux électriques, avant une vente ou une location, dans une maison ancienne au passé inconnu, ou si un différentiel saute de façon répétée. Un contrôle ponctuel au multimètre, comme pour un détecteur de fumée, reste un bon réflexe.
Faut-il couper le courant pour tester la terre ?
Pour tout ce qui touche à l’ouverture d’une prise ou d’un bornier, oui : coupez le courant au disjoncteur général et vérifiez l’absence de tension. Le test de continuité se fait circuit hors tension ; seules les mesures de tension se font sous tension, avec des cordons isolés et sans toucher les parties métalliques. Au moindre inconfort, confiez la mesure à un électricien : c’est un réflexe de prudence.
