L’essentiel à retenir
- Un va-et-vient à 3 interrupteurs, au sens strict, ce n’est pas trois va-et-vient : c’est 2 interrupteurs va-et-vient aux extrémités et 1 permutateur inséré au centre, qui croise les fils navettes.
- Le câblage suit toujours la même logique : la phase arrive sur le commun du premier va-et-vient, les navettes transitent par le permutateur, le retour lampe repart du commun du second, et le neutre file directement au luminaire.
- On câble en 1,5 mm², sur un circuit éclairage protégé par un disjoncteur 10 A (16 A maxi) et un différentiel 30 mA, dans le respect de la norme NF C 15-100. On coupe toujours le courant au tableau avant d’ouvrir une boîte.
- Dès qu’on veut commander la lumière depuis 4 points ou plus, le télérupteur (bouton poussoir + relais au tableau) devient plus simple et plus fiable que d’enchaîner les permutateurs.
Un long couloir, une cage d’escalier, une grande chambre à deux portes : dans ces pièces à plusieurs accès, rien n’agace plus que de traverser dans le noir pour atteindre l’unique interrupteur. La solution porte un nom un peu trompeur : le va-et-vient à 3 interrupteurs. Trompeur, parce qu’il ne s’agit pas d’aligner trois va-et-vient identiques, mais d’ajouter un composant discret et malin, le permutateur.
On va voir ça ensemble, dans l’ordre et sans jargon : d’abord comprendre le principe, puis décortiquer le schéma de câblage, brancher pas à pas, et enfin savoir quand passer à une autre solution. Comme pour tout chantier électrique, la sécurité guide chaque geste ; si vous démarrez une rénovation plus large, gardez sous le coude nos conseils pour réussir vos travaux de rénovation.
Comprendre le va-et-vient à 3 interrupteurs
Avant de dénuder le moindre fil, posons les bases. C’est ma règle sur chaque chantier électrique : on comprend le pourquoi avant le comment. Un montage bien compris, c’est un montage qu’on câble sans stress et qu’on dépanne sans paniquer.
Va-et-vient et permutateur : de quoi parle-t-on ?
Un va-et-vient classique, c’est le montage qui allume et éteint un même luminaire depuis deux endroits : deux interrupteurs spéciaux reliés par deux fils appelés navettes. Chaque interrupteur a une borne commune et deux bornes navettes. Tant qu’on reste à deux points de commande, deux va-et-vient suffisent. Le principe est détaillé sur la page de référence Montage va-et-vient.
Pour un troisième point de commande, on ne rajoute pas un troisième va-et-vient : on intercale un permutateur entre les deux va-et-vient existants. Ce composant, aussi appelé interrupteur inverseur, se glisse sur le trajet des navettes et vient les croiser. C’est cette pièce centrale qui transforme un simple va-et-vient en commande à trois points.
Pourquoi « 3 interrupteurs » = 2 va-et-vient + 1 permutateur
C’est le point qui embrouille tout le monde, et je préfère être claire tout de suite. Quand on cherche un schéma va-et-vient 3 interrupteurs, on tombe sur des dessins à trois boîtiers muraux : visuellement, il y a bien trois commandes. Mais électriquement, deux d’entre elles sont des va-et-vient et celle du milieu est un permutateur. Les deux appareils se ressemblent de l’extérieur, mais pas à l’intérieur.
La règle vaut pour n’importe quel nombre de points : deux va-et-vient aux extrémités, et autant de permutateurs que de points supplémentaires. Trois points, c’est donc un permutateur. Quatre points, deux permutateurs. Cinq points, trois permutateurs. Le triple va-et-vient que vous cherchez, c’est très exactement ce montage à un permutateur.
Dans quelles pièces c’est vraiment utile

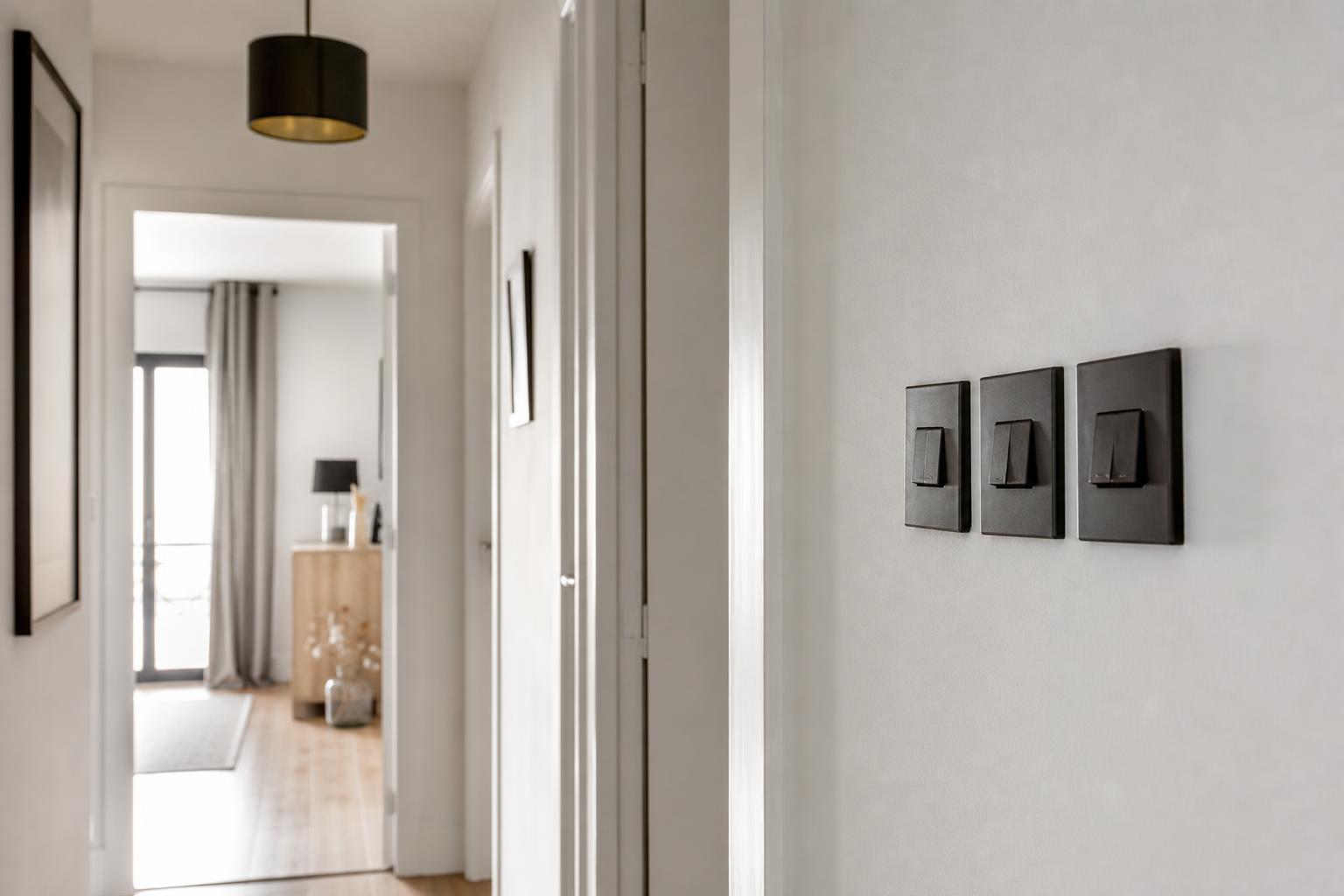

Ce montage prend tout son sens dès qu’une pièce a trois accès ou trois zones de passage. Le cas d’école, c’est la cage d’escalier sur trois niveaux : on allume en bas, on éteint à l’étage, on rallume au palier. Vient ensuite le couloir traversant avec une porte à chaque bout et un accès latéral, ou la grande chambre parentale avec porte d’entrée, accès dressing et interrupteur au chevet. Partout où l’on entre et sort par des chemins différents, commander la lumière de plusieurs points évite les allers-retours dans le noir.
Le permutateur, la pièce maîtresse du montage
Tout le montage repose sur ce petit composant. Bien le comprendre, c’est s’épargner l’essentiel des erreurs de câblage. Regardons comment il fonctionne et où il se place.
Comment fonctionne un permutateur ?

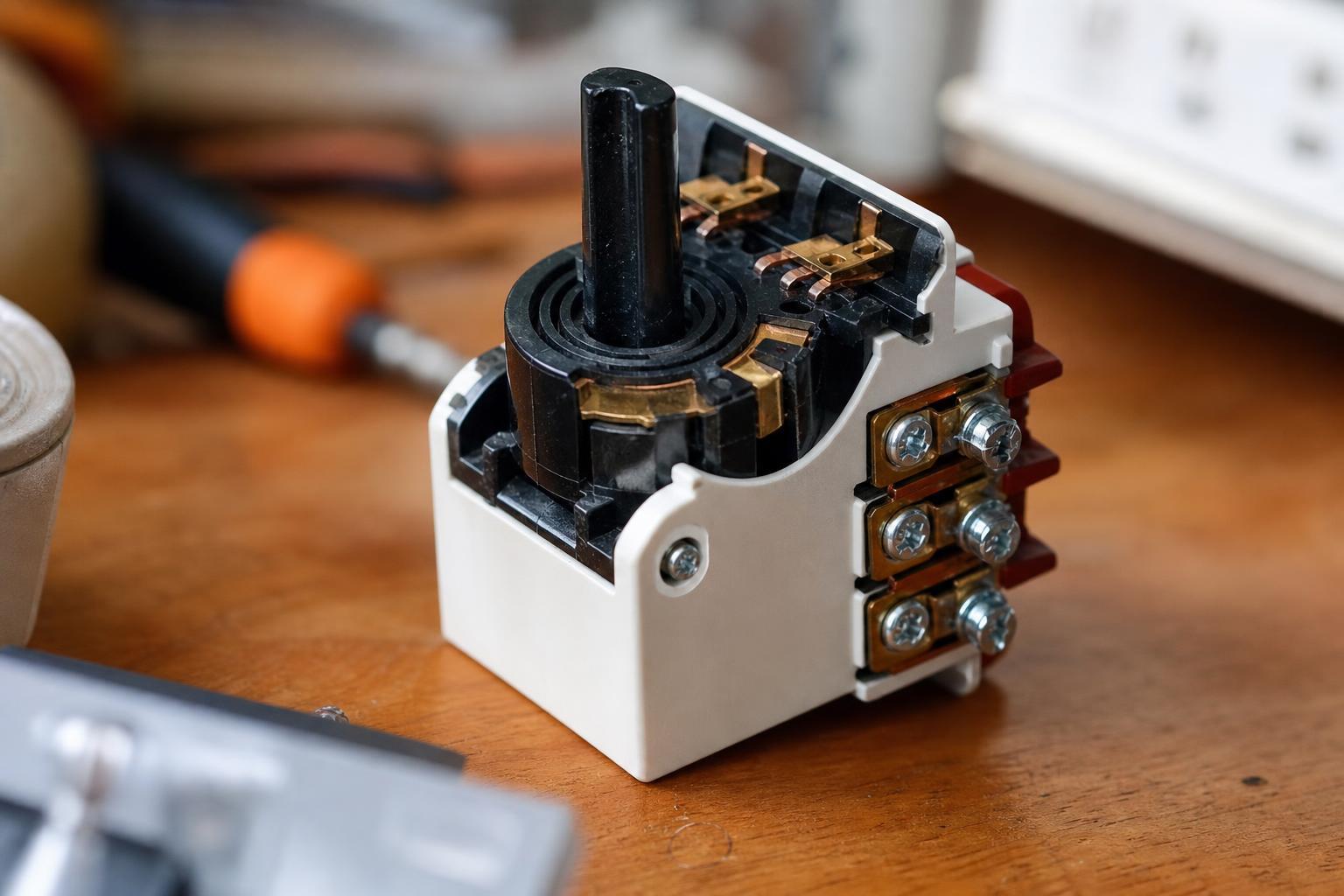

Un permutateur possède quatre bornes : deux en entrée, deux en sortie. À chaque appui, il fait une seule chose mais il la fait bien : il croise les deux navettes. Imaginez deux tapis roulants côte à côte : dans une position, chaque paquet continue tout droit ; dans l’autre, les paquets changent de tapis. En inversant ainsi le chemin du courant sur les navettes, le permutateur modifie l’état du circuit, donc l’état de la lampe.
Un permutateur ne coupe jamais le courant : il se contente de croiser les deux navettes, comme un aiguillage qui fait changer les trains de voie.
Ne pas confondre permutateur et va-et-vient
Vus de face, une fois posés sous leur plaque, permutateur et va-et-vient sont identiques : même bouton, même finition. La différence se lit au dos, sur les bornes. Un va-et-vient a trois bornes (une commune, notée L ou repérée par un point, et deux navettes). Un permutateur en a quatre, souvent marquées par deux flèches croisées ou les repères de deux contacts. Avant d’acheter, retournez toujours le mécanisme et comptez les bornes : c’est le réflexe qui évite de repartir au magasin.
💡 Astuce — Le pictogramme au dos du mécanisme trahit son type : deux traits parallèles pour un va-et-vient, deux traits qui se croisent (un « X ») pour un permutateur. En cas de doute, un simple test au multimètre en position continuité confirme quelles bornes sont reliées selon la position du bouton.
Où se place le permutateur dans le circuit
Le permutateur se situe toujours au milieu, sur le parcours des navettes, entre les deux va-et-vient. Il ne touche jamais à la phase d’arrivée ni au retour vers la lampe : ces deux fils restent l’affaire des va-et-vient d’extrémité. Si vous ajoutez plusieurs points intermédiaires, vous chaînez les permutateurs les uns derrière les autres, chacun recevant les navettes du précédent et les renvoyant au suivant. Cette place au centre est la clé pour lire le schéma.
Le schéma de câblage détaillé
Un schéma va-et-vient 3 interrupteurs impressionne au premier coup d’œil, avec ses traits qui filent partout. En réalité, il raconte toujours la même histoire. La vidéo ci-dessous le montre en images ; on le décortique ensuite à l’écrit, borne par borne.
En vidéo : trois façons de câbler des interrupteurs va-et-vient, permutateur compris (Make in France).

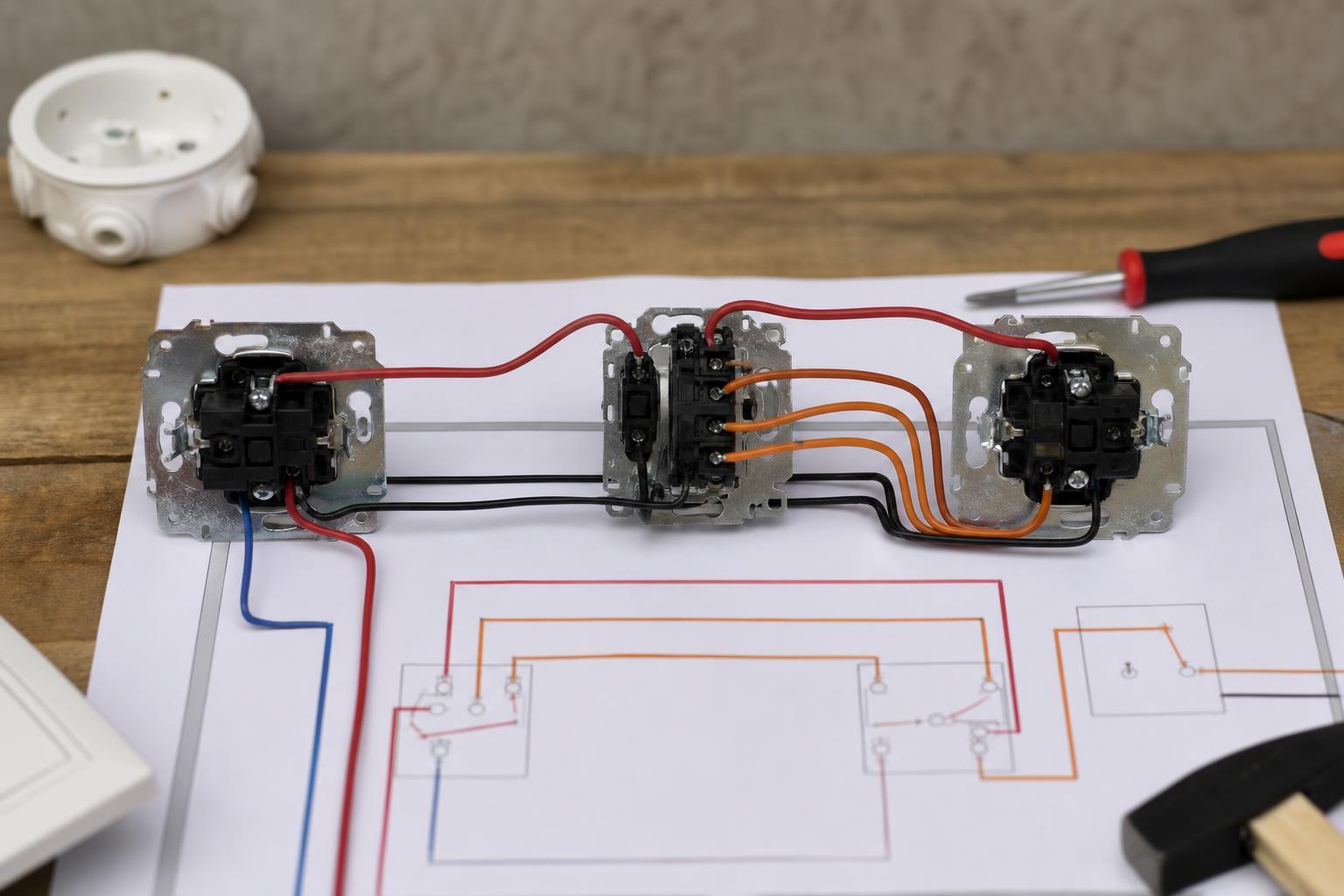

Lire le schéma : le trajet du courant
Suivez le courant pas à pas et tout s’éclaire. La phase arrive du tableau sur la borne commune du premier va-et-vient. De là partent deux navettes qui rejoignent le permutateur ; celui-ci les croise ou non selon sa position, puis renvoie deux navettes vers le second va-et-vient. Le retour lampe repart enfin de la borne commune de ce second va-et-vient vers le luminaire. Le neutre, lui, ne passe par aucun interrupteur : il file en direct du tableau à la lampe pour fermer le circuit.
Repérer les fils : phase, navettes, retour lampe
Le repérage par couleurs évite bien des erreurs. La phase est en marron ou rouge, le neutre en bleu, la terre en vert-jaune. Les navettes, elles, peuvent prendre n’importe quelle couleur disponible (souvent orange ou violet) à une condition non négociable : jamais de bleu ni de vert-jaune, réservés au neutre et à la terre, sous peine de confusion dangereuse. Si vous reprenez une installation existante, c’est le bon moment pour mettre de l’ordre dans un tableau vieillissant — l’occasion, par exemple, de remplacer un vieux fusible par un disjoncteur.
Le récapitulatif des fils et des sections
Voici, en un tableau, qui va où. Gardez-le sous les yeux pendant le câblage : il résume l’essentiel du montage à permutateur.
| Fil | Rôle | Où le raccorder | Couleur | Section |
|---|---|---|---|---|
| Phase | Amène le courant | Borne commune (L) du va-et-vient 1 | Marron / rouge | 1,5 mm² |
| Navettes (2 + 2) | Relient les appareils | VeV 1 → permutateur → VeV 2 | Orange, violet (jamais bleu ni vert-jaune) | 1,5 mm² |
| Retour lampe | Va vers le luminaire | Borne commune (L) du va-et-vient 2 | Orange / rouge | 1,5 mm² |
| Neutre | Ferme le circuit | Direct à la lampe (ne passe pas par les interrupteurs) | Bleu | 1,5 mm² |
| Terre | Sécurité (luminaire classe I) | Bornier de terre du luminaire | Vert-jaune | 1,5 mm² |
Câbler son va-et-vient 3 interrupteurs pas à pas
Place au concret. Le câblage se fait en une petite après-midi pour un bricoleur soigneux, à condition d’avancer dans l’ordre et en sécurité : on prépare, on branche appareil par appareil, puis on teste.
Étape 1 : couper le courant et repérer les fils
On ne le répétera jamais assez : commencez par couper le courant au tableau, en abaissant le disjoncteur du circuit éclairage, puis vérifiez l’absence de tension (VAT) avec un testeur sur chaque fil. C’est le geste qui protège votre vie, pas une formalité. Ouvrez ensuite les trois boîtes et étiquetez chaque fil au ruban adhésif : phase, navettes, retour lampe, neutre. Un repérage propre maintenant, c’est zéro casse-tête ensuite.
Étape 2 : câbler les deux va-et-vient

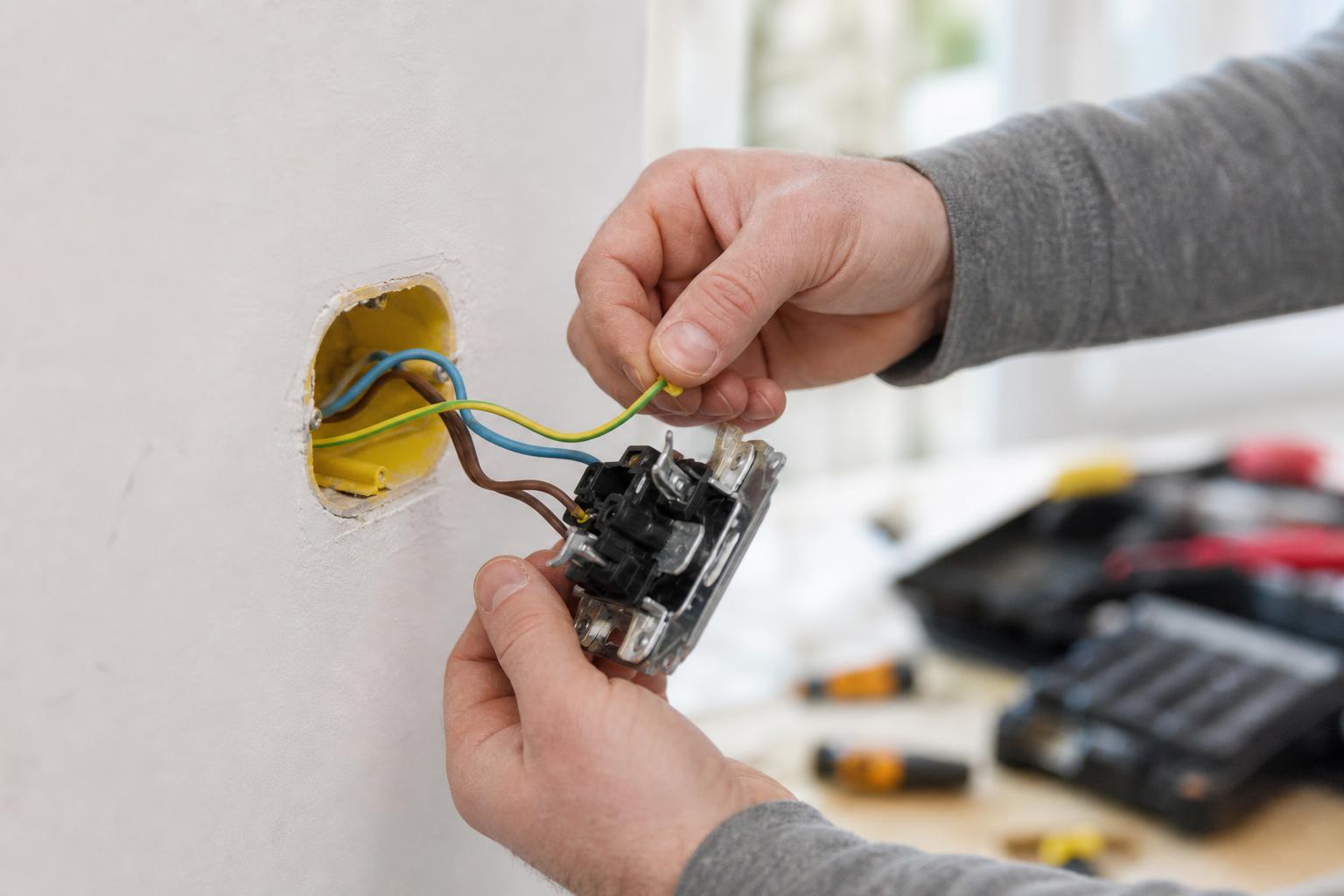

Sur le va-et-vient 1, raccordez la phase venue du tableau à la borne commune (L), puis les deux navettes aux deux bornes navettes. Sur le va-et-vient 2, faites l’inverse côté sortie : le retour lampe sur la borne commune (L), et les navettes venant du permutateur sur les bornes navettes. Serrez fermement chaque borne : un fil mal serré chauffe et finit par lâcher. La même rigueur s’applique à toute installation, comme pour brancher une prise de plaque induction.
Étape 3 : insérer le permutateur au centre
C’est l’étape qui fait tout le montage. Sur le permutateur, raccordez les deux navettes venant du va-et-vient 1 sur le premier contact (les deux bornes d’un même côté), et les deux navettes repartant vers le va-et-vient 2 sur le second contact. L’erreur classique est d’intervertir une entrée et une sortie : le permutateur ne croise alors plus rien et l’un des interrupteurs semble « mort ». Respectez le regroupement des bornes par contact et le tour est joué.
- Coupez le courant au disjoncteur du circuit éclairage et vérifiez l’absence de tension sur chaque fil.
- Repérez et étiquetez tous les fils dans les trois boîtes (phase, navettes, retour lampe, neutre).
- Va-et-vient 1 : phase sur la borne commune (L), les deux navettes sur les bornes navettes.
- Permutateur : navettes du va-et-vient 1 sur un contact, navettes vers le va-et-vient 2 sur l’autre contact.
- Va-et-vient 2 : les deux navettes sur les bornes navettes, le retour lampe sur la borne commune (L).
- Neutre en direct sur le luminaire, terre si classe I ; remettez le courant et testez les trois commandes.
Les erreurs de câblage les plus fréquentes
Trois ratés reviennent tout le temps. Confondre commune et navette sur un va-et-vient : la lampe reste alors bloquée depuis un point. Mal grouper les bornes du permutateur : une commande devient inopérante. Et utiliser un fil bleu ou vert-jaune en navette : dangereux et interdit. Reprenez calmement le schéma borne par borne, et l’immense majorité des pannes se règlent là.
⚠️ Important — Intervenir sur un circuit électrique n’a rien d’anodin. Si vous n’êtes pas à l’aise avec la coupure de courant, la vérification d’absence de tension ou le repérage des fils, faites réaliser ou contrôler le câblage par un électricien. Un branchement mal fait, c’est un risque de choc électrique ou d’incendie, jamais une économie.
Au-delà de 3 points : télérupteur ou domotique ?
Le montage à permutateur est parfait pour trois points. Mais dès qu’on grimpe, il montre ses limites : plus on ajoute de permutateurs, plus les navettes à croiser deviennent acrobatiques. C’est là qu’entre en scène une autre solution.
Le télérupteur, l’alternative dès 4 points

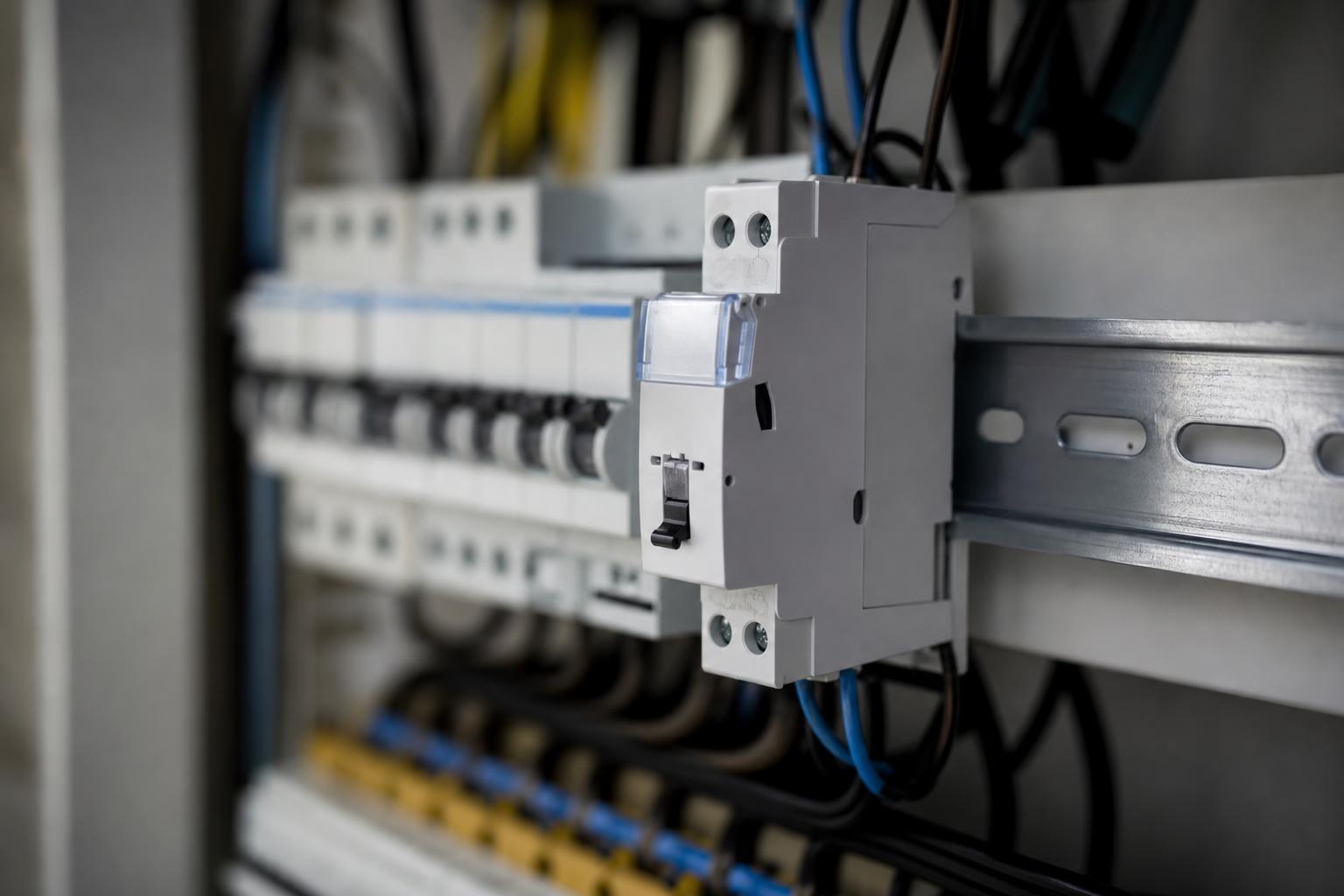

Le télérupteur renverse la logique. Au lieu d’interrupteurs reliés par des navettes, on installe de simples boutons poussoirs et un relais bistable placé dans le tableau. Chaque appui, d’où qu’il vienne, bascule le relais : la lampe s’allume, un second appui l’éteint. Son gros atout : on ajoute autant de points qu’on veut en branchant les poussoirs en parallèle, avec un seul fil de commande. Cinq, six, dix points ? Aucun croisement de navettes à gérer.
Permutateur ou télérupteur : que choisir ?
La bascule se joue autour de trois à quatre points de commande. En dessous, le va-et-vient à permutateur reste le plus économique et le plus simple : pas de matériel au tableau. Au-delà, le télérupteur gagne sur toute la ligne : câblage plus léger, extension facile, et une porte ouverte vers la domotique si vous voulez piloter l’éclairage depuis un smartphone. Avant de multiplier les circuits pilotés, un coup d’œil à votre bilan de charge électrique aide à dimensionner le tableau.
- 2 à 3 points, budget serré : va-et-vient, puis va-et-vient + permutateur. Simple et éprouvé.
- 4 points et plus : télérupteur avec boutons poussoirs en parallèle, plus lisible à câbler.
- Évolutivité et confort : télérupteur ou module domotique, extensibles sans retoucher tout le circuit.
Sécurité et norme NF C 15-100
Quelle que soit la solution, les règles de sécurité ne changent pas. Un circuit d’éclairage se câble en 1,5 mm², protégé par un disjoncteur de 10 A (16 A maximum) en aval d’un différentiel 30 mA, comme l’impose la norme NF C 15-100. On coupe systématiquement le courant avant d’intervenir, on n’improvise pas au tableau et on fait vérifier au moindre doute. Ces réflexes valent pour tout raccordement de la maison, comme lorsqu’il s’agit de brancher un four et une plaque dans les règles.
FAQ : va-et-vient à 3 interrupteurs et permutateur
Peut-on faire un va-et-vient 3 interrupteurs sans permutateur ?
Non, pas avec de simples interrupteurs va-et-vient. Deux va-et-vient ne commandent la lampe que depuis deux points ; pour un troisième point, il faut obligatoirement insérer un permutateur au milieu. Les schémas « sans permutateur » que l’on croise en ligne correspondent en réalité à un montage à télérupteur, avec ses boutons poussoirs.
Combien de permutateurs pour 4 ou 5 interrupteurs ?
La règle est constante : deux va-et-vient aux extrémités, plus un permutateur par point supplémentaire. Pour 4 points, il faut donc 2 va-et-vient et 2 permutateurs ; pour 5 points, 2 va-et-vient et 3 permutateurs. Passé trois ou quatre points, ce montage devient toutefois lourd à câbler : le télérupteur est souvent plus judicieux.
Quelle section de câble et quel disjoncteur pour ce montage ?
Un va-et-vient commande un point lumineux : c’est un circuit d’éclairage. On le câble en 1,5 mm², protégé par un disjoncteur de 10 A (16 A maximum) et un différentiel de 30 mA, conformément à la norme NF C 15-100. Les navettes se câblent dans la même section que la phase. Inutile de surdimensionner : pour l’éclairage, le 1,5 mm² est la référence.
Comment reconnaître un permutateur d’un simple va-et-vient ?
En comptant les bornes au dos du mécanisme : un va-et-vient en a trois (une commune et deux navettes), un permutateur en a quatre. Le pictogramme aide aussi : deux traits parallèles pour un va-et-vient, deux traits croisés pour un permutateur. En dernier recours, un test de continuité au multimètre confirme quelles bornes sont reliées selon la position du bouton.
Pourquoi ma lampe reste allumée depuis un des interrupteurs ?
C’est presque toujours une erreur de repérage. Le plus souvent, la phase ou le retour lampe a été branché sur une borne navette au lieu de la borne commune, ou les bornes du permutateur ont été mal groupées, si bien qu’il ne croise plus les navettes. Coupez le courant et reprenez le schéma borne par borne : chaque commune doit recevoir la phase ou le retour lampe, jamais une navette.
Va-et-vient à 3 interrupteurs ou télérupteur : lequel est le plus fiable ?
Les deux sont fiables bien câblés. Le va-et-vient à permutateur est mécanique, sans électronique, donc très robuste pour deux ou trois points. Le télérupteur, lui, simplifie nettement le câblage au-delà de trois ou quatre commandes. Le vrai critère, c’est le nombre de points : peu de points, permutateur ; beaucoup de points ou besoin d’évolution, télérupteur.
