L’essentiel à retenir
- Un disjoncteur 10 A n’est pas fait pour un circuit de prises : dans la norme NF C 15-100, c’est le disjoncteur de l’éclairage, limité à 8 points lumineux en câble 1,5 mm².
- Les prises de courant se câblent sur du 16 A (jusqu’à 8 prises en 1,5 mm²) ou du 20 A (jusqu’à 12 prises en 2,5 mm²).
- La réponse « 5 prises sur un 10 A » qu’on lit partout mélange tout : elle confond le circuit d’éclairage et le circuit de prises.
- Chaque circuit doit rester sous un différentiel 30 mA : le disjoncteur protège les fils, le différentiel protège les personnes.
Vous tapez « combien de prises sur un disjoncteur 10A » dans Google, et vous tombez sur une réponse toute faite : « 5 prises ». Le problème, c’est que cette réponse répète une confusion très répandue. En réalité, un disjoncteur 10 A n’a quasiment jamais vocation à alimenter vos prises de courant : dans la norme NF C 15-100, c’est le petit calibre réservé à l’éclairage. Poser la question « combien de prises sur un 10 A » revient un peu à demander combien de personnes on peut asseoir sur une table basse : ce n’est pas l’usage prévu.
Pas d’inquiétude, on va démêler tout ça ensemble, calmement. Je vais vous expliquer pourquoi le 10 A sert à l’éclairage (et combien de points lumineux il tolère), sur quel calibre passent vraiment vos prises, quelle section de câble va avec chaque disjoncteur, et pourquoi le différentiel 30 mA est le vrai gardien de votre sécurité. Vous ressortirez de cet article avec les bons chiffres en tête, ceux qui figurent noir sur blanc dans la norme.
Un mot avant de commencer : l’électricité ne pardonne pas l’à-peu-près. Ce guide sert à comprendre et à dialoguer avec un pro, pas à improviser une refonte de tableau. Si vous démarrez un chantier plus large, jetez d’abord un œil à nos conseils pour réussir vos travaux de rénovation.

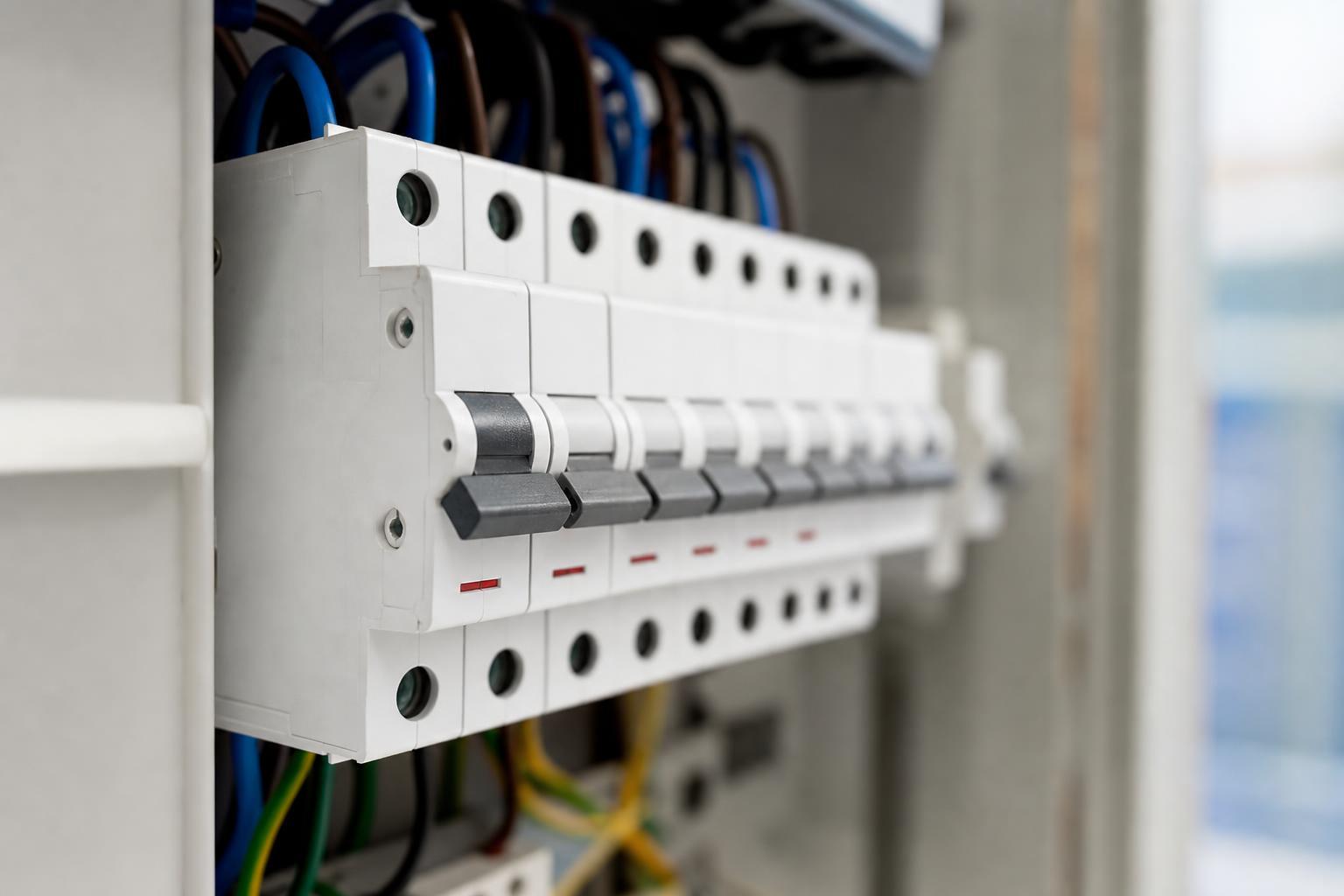

La réponse courte : le 10 A, c’est le disjoncteur de l’éclairage
Allons droit au but, parce que c’est ce que vous êtes venu chercher. Selon la norme NF C 15-100, un disjoncteur 10 A protège un circuit d’éclairage, et ce circuit accepte au maximum 8 points lumineux. Ce n’est pas le disjoncteur de vos prises de courant. Voilà la vraie réponse, celle qui lève la confusion que traînent la plupart des articles sur le sujet.
La confusion la plus fréquente
D’où vient le fameux « 5 prises sur un 10 A » ? D’un raccourci historique. Sur les vieilles installations, on trouvait parfois des prises câblées en 1,5 mm² derrière un petit calibre, avec une limite empirique. Mais la norme actuelle a tranché : un circuit de prises se dimensionne autrement. Répéter « 5 prises » aujourd’hui, c’est mélanger une règle du passé avec le cadre en vigueur. La bonne grille de lecture n’est pas le nombre de prises que « supporte » un 10 A, mais l’usage auquel la norme le destine.
La bonne question n’est pas « combien de prises sur un 10 A », mais « quel disjoncteur pour mes prises » — et la réponse tient en deux chiffres : 16 ou 20 ampères.
Ce que dit vraiment la norme NF C 15-100
La NF C 15-100 est le texte qui encadre toute installation électrique basse tension dans le logement. Elle raisonne par circuits dédiés : un circuit pour l’éclairage, un ou plusieurs pour les prises, des circuits spécialisés pour les gros appareils (four, plaque, lave-linge). À chaque type de circuit, elle associe un calibre de disjoncteur, une section de câble et un nombre de points à ne pas dépasser. Le 10 A tombe naturellement du côté de l’éclairage, où les puissances sont faibles.
10 ampères, ça fait combien de watts ?
Petit calcul utile, parce que la question revient souvent. La puissance se déduit de la tension et de l’intensité : P = U × I. En résidentiel, on est en 230 volts. Donc un disjoncteur 10 A laisse passer au maximum 230 × 10 = 2 300 watts avant de déclencher. C’est amplement suffisant pour une dizaine de luminaires LED (quelques watts chacun), mais bien trop juste pour une enfilade de prises où l’on brancherait un radiateur ou une bouilloire. Cette limite de 2 300 W explique, à elle seule, pourquoi on ne met pas les prises sur du 10 A.
Circuit d’éclairage en 10 A : 8 points lumineux maximum
Puisque le 10 A est le disjoncteur de l’éclairage, voyons ce que la norme autorise vraiment sur ce circuit. La règle est simple à retenir, et c’est celle qu’il faut garder en tête quand on répartit ses luminaires.
Pourquoi 8 points lumineux, et pas plus
La NF C 15-100 plafonne chaque circuit d’éclairage à 8 points lumineux. Un « point lumineux », c’est un point de raccordement, par exemple :
- une applique ou un plafonnier ;
- un spot ou une réglette encastrée ;
- une boîte de connexion en attente ;
- un point de commande relié à un luminaire.
L’idée derrière ce chiffre est double : éviter de tout perdre d’un coup en cas de coupure (imaginez toute la maison dans le noir sur un seul circuit) et garder une marge de puissance confortable. Au-delà de 8, on crée un second circuit d’éclairage, avec son propre disjoncteur.
La section de câble : 1,5 mm²
Un circuit d’éclairage se câble en 1,5 mm². C’est la section minimale prévue par la norme pour ce type de circuit, et elle est parfaitement cohérente avec un disjoncteur de 10 ou 16 A. Retenez cette logique, elle vaut pour tout le tableau : plus le câble est fin, plus le calibre du disjoncteur doit être bas. Un fil trop fin derrière un calibre trop élevé, c’est le fil qui chaufferait avant que le disjoncteur ne réagisse — exactement ce qu’il faut éviter.
10 A ou 16 A pour l’éclairage ?
La norme autorise l’éclairage jusqu’à 16 A en 1,5 mm², mais dans la pratique le 10 A s’est imposé pour les luminaires. La raison est très concrète : les ampoules LED d’aujourd’hui consomment quelques watts à peine, un 10 A suffit donc largement, et il offre une protection plus fine. Autrement dit, si vous voyez un disjoncteur 10 A dans un tableau, il y a de fortes chances qu’il commande une pièce ou un étage d’éclairage. Pour anticiper la consommation de chaque circuit avant de le dimensionner, notre calculateur de charge Guidelec vous donne un ordre d’idée fiable.
Les prises, c’est du 16 A ou du 20 A (pas du 10 A)
Venons-en au cœur du malentendu. Si vous voulez ajouter ou compter des prises de courant, ce n’est pas vers le 10 A qu’il faut regarder, mais vers deux calibres bien précis : le 16 A et le 20 A. Tout dépend de la section de câble, et donc de l’usage de la pièce.
Circuit 16 A : 8 prises en 1,5 mm²
Le circuit de prises le plus courant est protégé par un disjoncteur 16 A et câblé en 1,5 mm². Il accepte jusqu’à 8 prises (socles 2P+T). C’est la configuration type pour une chambre, un salon ou un couloir, là où l’on branche des appareils modérés : lampes, télé, chargeurs, aspirateur.

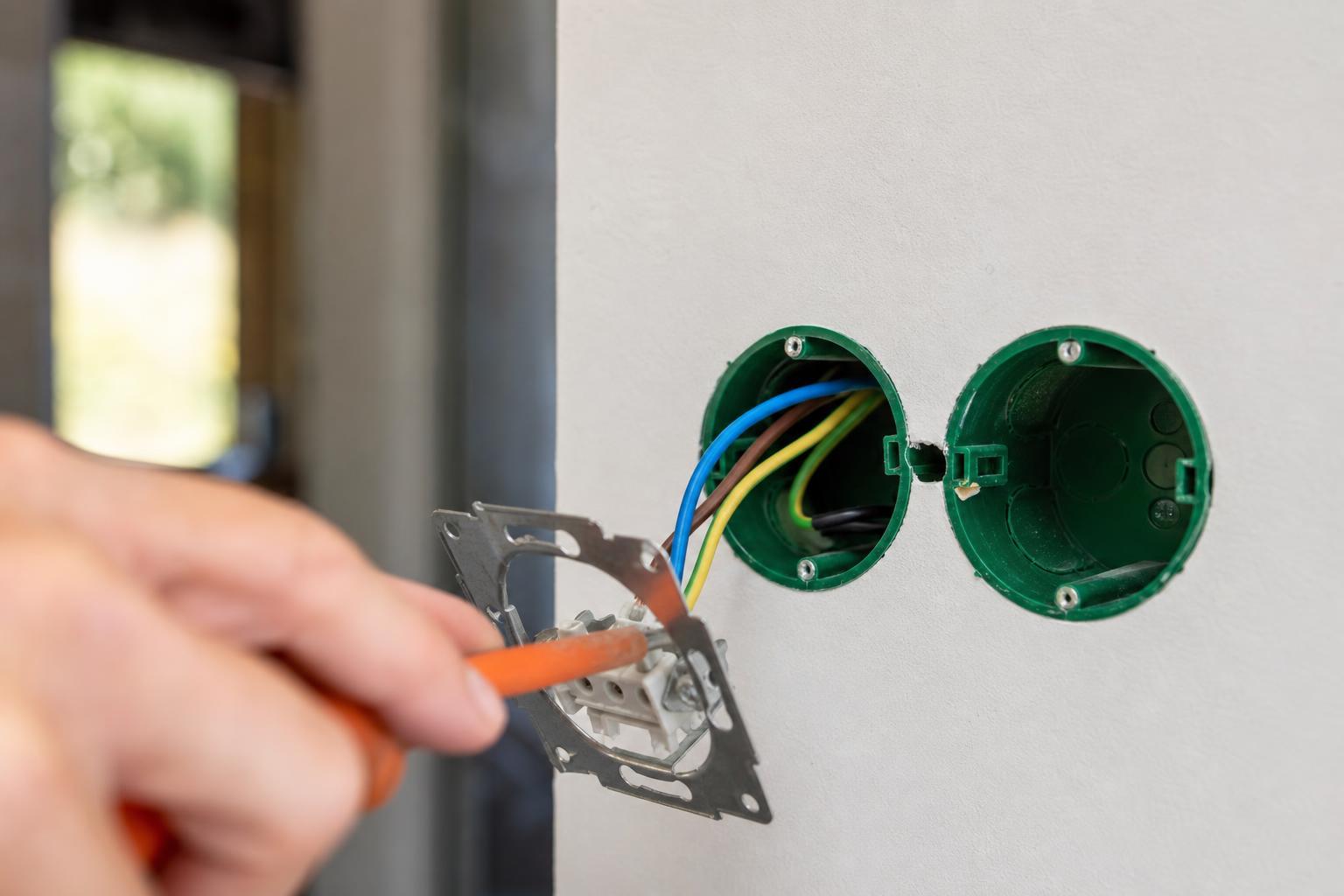

Circuit 20 A : 12 prises en 2,5 mm²
Dès qu’on monte en section, on monte en calibre. Un circuit câblé en 2,5 mm² se protège par un disjoncteur 20 A et peut alimenter jusqu’à 12 prises. C’est le choix privilégié dans les pièces gourmandes, la cuisine en tête, où l’on cumule facilement plusieurs appareils. La norme y impose d’ailleurs un minimum de prises dédiées au plan de travail.
Le tableau récapitulatif à garder sous la main
| Disjoncteur | Section de câble | Nombre de points max | Usage selon la norme |
|---|---|---|---|
| 10 A | 1,5 mm² | 8 points lumineux | Éclairage |
| 16 A | 1,5 mm² | 8 prises | Prises de courant |
| 20 A | 2,5 mm² | 12 prises | Prises (dont cuisine) |
| 32 A | 6 mm² | 1 (circuit dédié) | Plaque de cuisson |
En vidéo : le schéma d’un circuit de prises conforme à la norme NF C 15-100 (chaîne ELIO DACRUZ).
Le mythe des « 5 prises sur un 10 A »
💡 À retenir — Si un article vous répond « 5 prises maximum sur un disjoncteur 10 A », méfiance : il applique aux prises une logique qui n’est pas la leur. Le vrai repère, c’est 8 prises en 16 A ou 12 prises en 20 A. Le 10 A, lui, reste sur l’éclairage.
Sécurité : section de câble et différentiel 30 mA
On arrive au point le plus important, celui sur lequel je ne transige jamais. Choisir le bon calibre, c’est bien ; mais deux garde-fous font la vraie sécurité d’une installation : la section de câble adaptée et la protection différentielle. Ils jouent des rôles complémentaires, et beaucoup les confondent.
La section de câble, la règle d’or
Le disjoncteur protège d’abord le câble, pas l’appareil. Son rôle est de couper avant que le fil ne chauffe dangereusement en cas de surcharge ou de court-circuit. C’est pour ça qu’un calibre va toujours de pair avec une section : 1,5 mm² pour un 10 ou 16 A, 2,5 mm² pour un 20 A, 6 mm² pour un 32 A. Ne jamais surcalibrer un disjoncteur par rapport au fil : c’est l’erreur classique qui rend une installation dangereuse tout en ayant l’air « de marcher ».

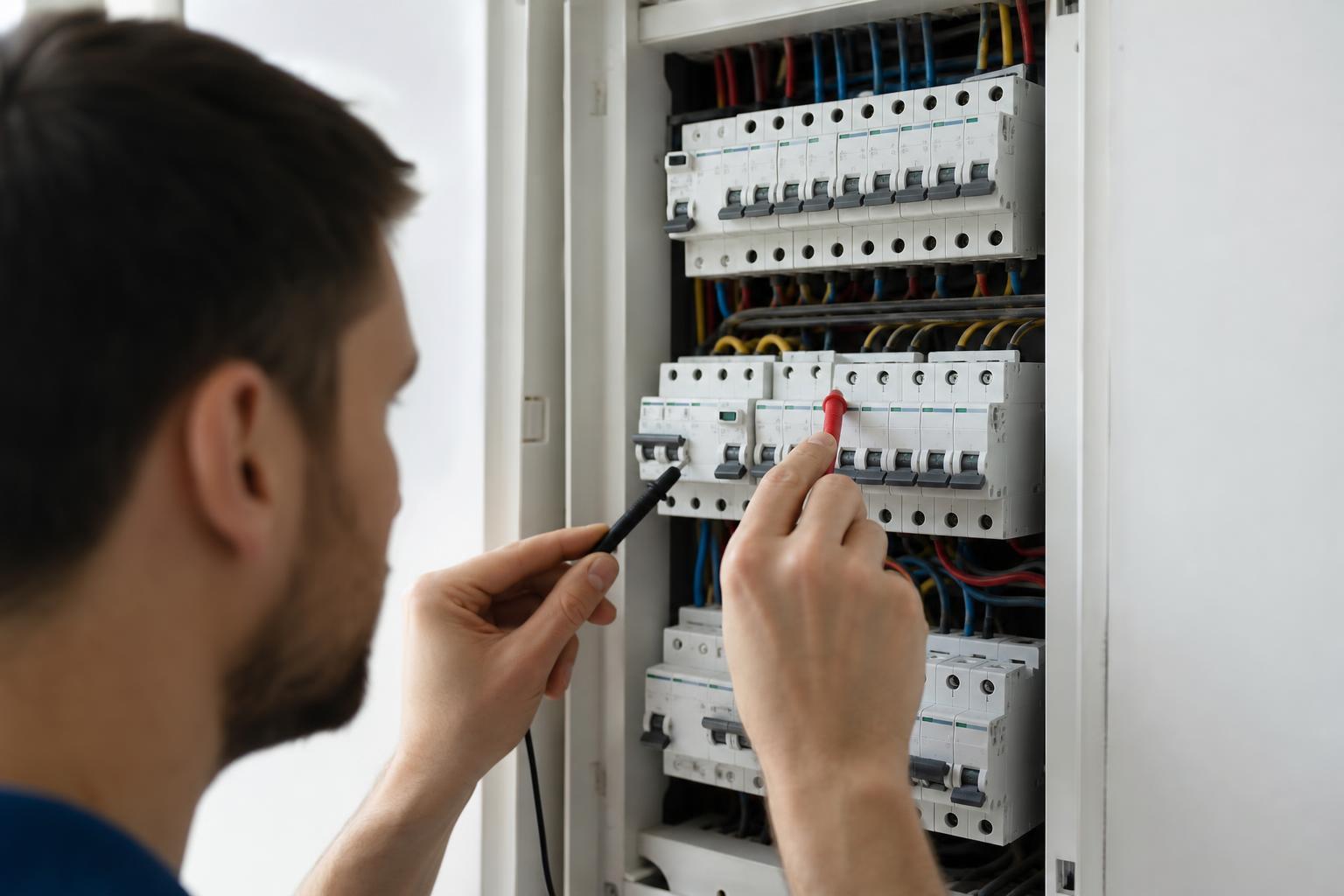

Le différentiel 30 mA, obligatoire
Le disjoncteur protège les fils ; l’interrupteur différentiel 30 mA, lui, protège les personnes. Il surveille les fuites de courant et coupe en une fraction de seconde si un défaut menace de vous électriser. La norme rend cette protection obligatoire : chaque circuit, éclairage comme prises, doit être placé en aval d’un différentiel 30 mA. Un même différentiel couvre en général un groupe de circuits.
Le disjoncteur protège vos fils, le différentiel protège votre vie : les deux sont indissociables sur un tableau conforme.
Répartir prises et éclairage sur des circuits séparés
Dernier réflexe de bon sens, encouragé par la norme : ne pas tout mettre sur le même circuit. En séparant l’éclairage des prises, vous gardez de la lumière même si une prise fait disjoncter — pratique pour aller réarmer le tableau sans trébucher dans le noir. C’est aussi ce qui explique la multiplication des circuits dans un logement moderne. Pour tout raccordement plus technique, comme un branchement à plusieurs fils, mieux vaut suivre un schéma clair et vérifié.

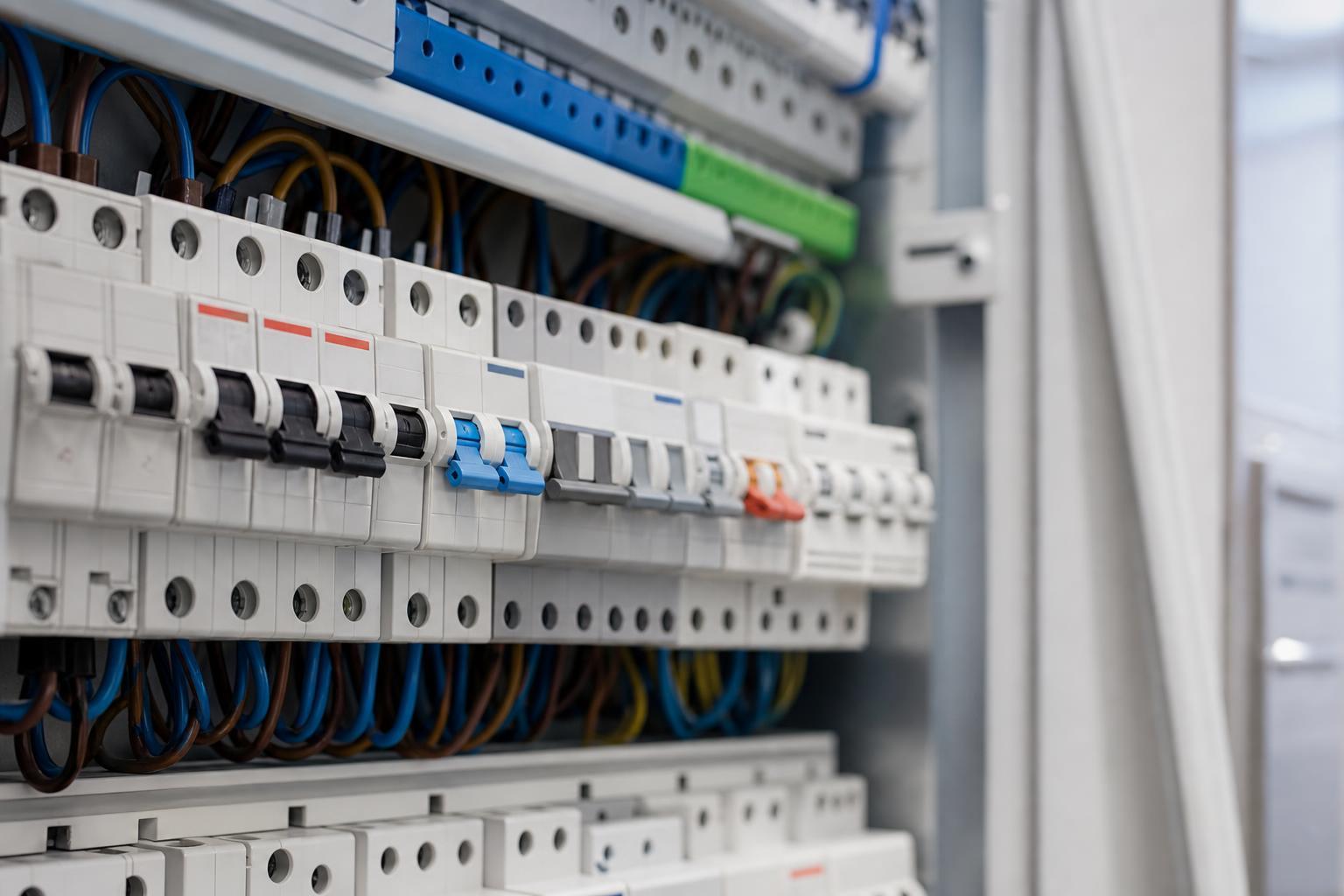

Legrand, Schneider, Hager : le calibre prime sur la marque
Vous cherchez peut-être un disjoncteur 10 A Legrand, Schneider ou Hager, et vous vous demandez si le nombre de points change d’une marque à l’autre. Bonne nouvelle : non. C’est le calibre qui commande, pas le logo.
Un 10 A reste un 10 A
Que vous preniez un modèle Legrand (gamme DNX³), Schneider (Resi9) ou Hager, un disjoncteur 10 A déclenche au même seuil et protège le même type de circuit. Les marques se distinguent sur la finition, la connexion (automatique ou à vis) et le prix, jamais sur les chiffres de la norme. Le nombre de points lumineux, la section de câble, tout cela reste identique.
La courbe C, le standard domestique
Un détail utile quand vous lisez la référence d’un disjoncteur : la lettre devant l’ampérage. En logement, on utilise presque toujours la courbe C (notée « C10 » pour un 10 A). Elle est calibrée pour les circuits domestiques classiques. Les courbes B ou D répondent à des besoins particuliers qu’on croise rarement chez soi. Autrement dit, pour de l’éclairage, un C10 fait le travail.
Quand faire appel à un électricien
Comprendre la logique du tableau, c’est déjà précieux pour dialoguer avec un pro. Mais dès qu’il s’agit d’ajouter un circuit, de modifier le tableau ou de faire valider une installation, c’est le métier d’un électricien. Une installation neuve ou rénovée doit d’ailleurs passer le contrôle du Consuel avant la mise sous tension. On ne joue pas avec ça : le coût d’un professionnel est sans commune mesure avec celui d’un incident. Si vous menez un chantier maison de A à Z, nos conseils pour vos travaux de bricolage vous aideront à savoir ce que vous pouvez faire vous-même — et ce qu’il vaut mieux déléguer.
Pour aller vérifier les chiffres à la source, la fiche de Legrand sur la norme NF C 15-100 pour les prises et le dossier de Promotelec sur la NF C 15-100 font référence.
FAQ : disjoncteur 10 A, prises et norme
Combien de prises peut-on mettre sur un disjoncteur 10 A ?
Aucune, si l’on suit la norme : un disjoncteur 10 A est prévu pour l’éclairage, pas pour les prises. Il accepte 8 points lumineux maximum en 1,5 mm². Pour des prises de courant, on passe sur un 16 A (jusqu’à 8 prises) ou un 20 A (jusqu’à 12 prises).
Combien de prises sur un circuit 16 A en 1,5 mm² ?
Jusqu’à 8 prises (socles 2P+T) sur un circuit protégé par un disjoncteur 16 A câblé en 1,5 mm². C’est la configuration la plus courante dans les chambres et les pièces de vie.
Combien de prises sur un circuit en 2,5 mm² ?
Jusqu’à 12 prises, à condition d’utiliser un disjoncteur 20 A. Cette section plus généreuse est recommandée dans les pièces gourmandes comme la cuisine.
10 ampères, ça fait combien de watts ?
En 230 volts, un disjoncteur 10 A laisse passer au maximum 230 × 10 = 2 300 watts avant de déclencher. Suffisant pour de l’éclairage LED, mais bien trop juste pour un circuit de prises.
Un disjoncteur 10 A Legrand, Schneider ou Hager, est-ce différent ?
Non. Le calibre 10 A est normalisé : quelle que soit la marque, il déclenche au même seuil et protège le même type de circuit. La marque joue sur la finition, le mode de raccordement et le prix, pas sur les règles de la norme.
Faut-il un différentiel avec un disjoncteur 10 A ?
Oui, c’est obligatoire. Chaque circuit, éclairage compris, doit être placé sous un interrupteur différentiel 30 mA. Le disjoncteur protège les câbles, le différentiel protège les personnes contre l’électrocution.
